UNIROLLER 900 - гидравлическое устройство для размотки барабанов с кабелем до 6000 кг

Артикул rol90121
UNIROLLER 900 - гидравлическое устройство для размотки барабанов с кабелем до 6000 кг

Устройство с гидравлическим подъемником - для размотки очень больших и тяжелых катушек с кабелем (весом до 6 000 кг)


В этом устройстве реализованы инновационные технические решения, дающие возможность легко и безопасно разматывать кабель с очень тяжелых катушек весом до 6 тонн без применения сложной и громоздкой техники.

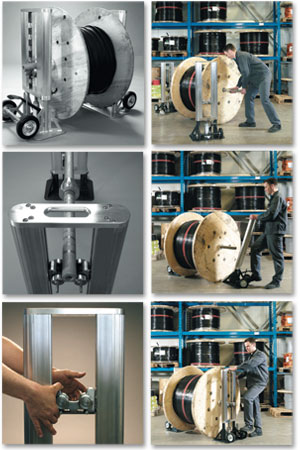

Устройство изготовлено из высококачественного металла. Оно состоит из двух одинаковых частей - вертикальных рам-опор, каждая из которых имеет в нижней части массивную металлическую пластину-основание, два колеса и гидравлический подъемник с ножным приводом.

В осевое отверстие на катушке с кабелем, стоящей на боковинах на горизонтальной поверхности (на полу), вставляется имеющаяся в комплекте устройства ось-труба длиной 1850 мм и фиксируется с двух сторон центрирующими конусами. С двух сторон к катушке с кабелем подводятся рамы-опоры. Выступающие из катушки концы оси размещаются над имеющимися в рамах-опорах узлами опорных роликов. С одной и другой стороны катушки нужно поднять узлы опорных роликов в рамах и закрепить в них фиксаторами в положении, ближайшем к оси-опоре. Узлы опорных роликов снабжены системой качения, позволяющей надежно удерживать катушку с кабелем при небольших углах наклона катушки относительно пола.

Одновременной накачкой двух ножных гидравлических приводов производится подъем рам вместе с катушкой на оси, катушка выравнивается по горизонтали, после чего четырьмя кольцами-фиксаторами механическим способом обеспечивается стабильность положения поднятой катушки. Устройство готово к размотке кабеля.

Для размотки катушек весом до 4 тонн устройство UNIROLLER 900 можно доукомплектовать осью-трубой UNIROLLER 901 длиной 1500 мм, заказываемой дополнительно.

Устройство UNIROLLER 900 может эксплуатироваться как внутри помещений, так и в уличных условиях и не требует сложного технического обслуживания.

Используя этот UNIROLLER можно даже с очень большой катушки весом 6 тонн просто и безопасно отмотать кабель



ТЕХНИЧЕСКИЕ ДАННЫЕ:
Максимальная нагрузка:до 6000 кг
Диаметр катушки:700 - 2200 мм
Вес устройства:2 х 45 кг
Длина оси:1850 мм
Габаритные размеры (Ш х Д х В):500 x 440 x 1122 мм

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
• Ось опора UNIROLLER 901 длиной 1500 мм:арт. 9012056

AРТИКУЛЫ ДЛЯ ЗАКАЗА:
• Устройство UNIROLLER 900 (в комплекте две рамы с гидроподъемником и ось-опора 1850 мм):арт. 90121
