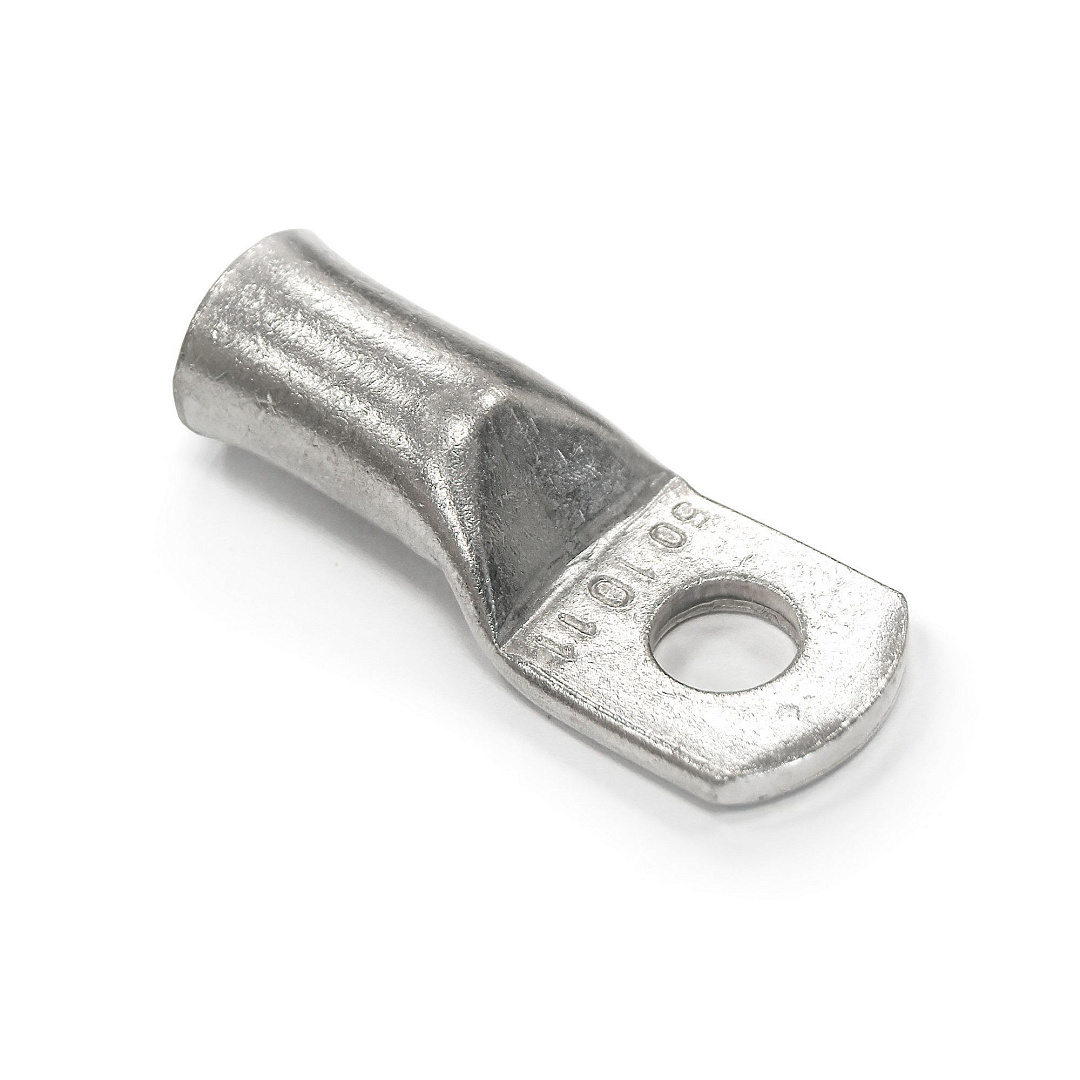

Наконечник кабельный ТМЛ ЮМП трубчатый медный лужёный F-типа для гибких жил
Трубчатые медные наконечники, рассчитанные на применение для оконцевания тонкопроволочных медных жил кабелей 5 и 6 класса гибкости, используемых там, где электрооборудование испытывает усиленную вибрационную и ударную механическую нагрузку. Например, в электрооборудовании подвижного состава для железных дорог, в деревообрабатывающих станках и т.д. Наконечники F-типа отличаются характерной формой хвостовика с раструба, облегчающем заправку жил особогибких кабелей внутрь хвостовика. Как и в случае с R-типом, наконечники серии F присутствуют в каталогах европейских производителей, так что также решают задачу по импортозамещению.

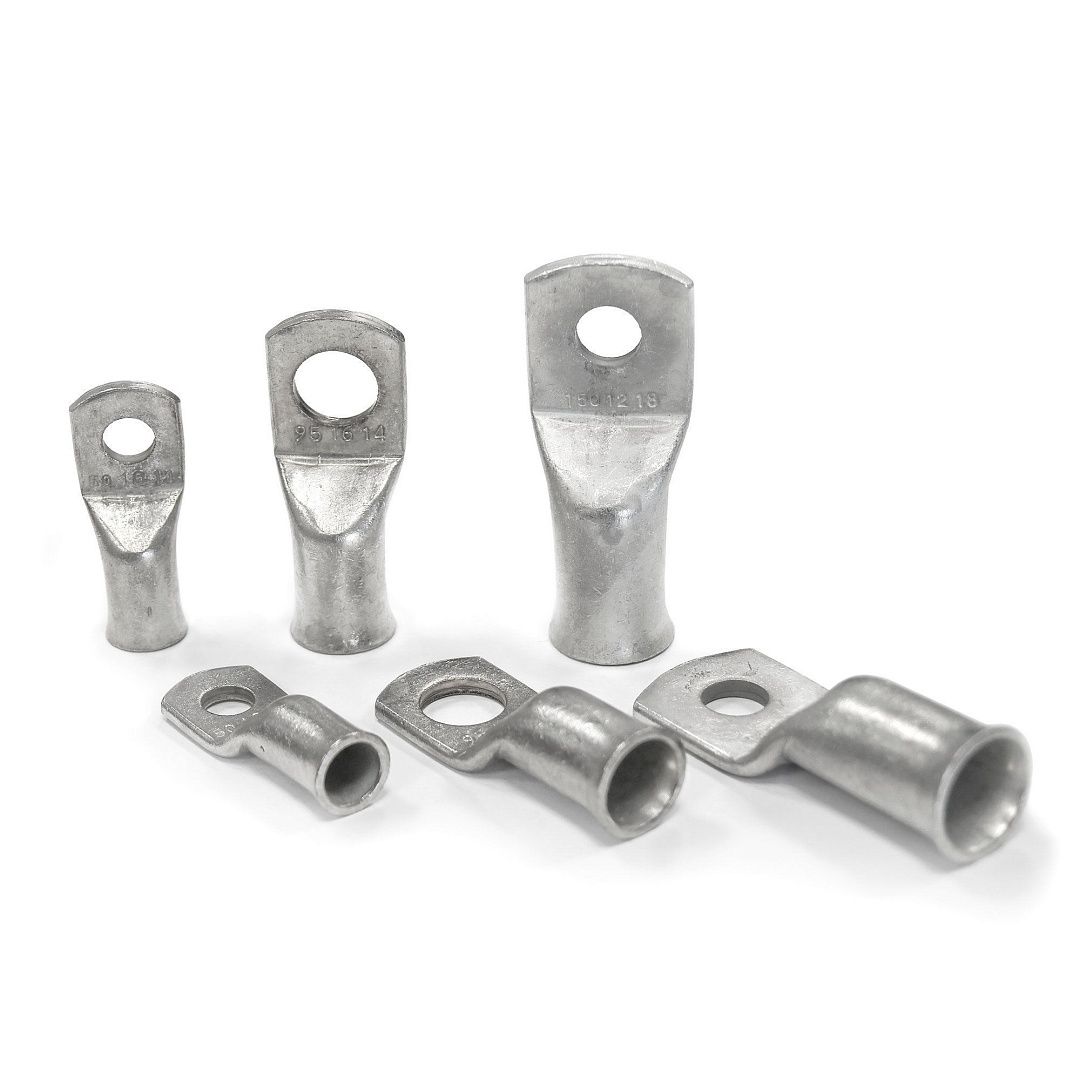

ТМЛ(ЮМП) наконечники F-серии предлагаются в диапазоне размеров номинальных сечений от 10 до 300 мм2. Кроме прямого выпускаются в угловом исполнении 90 градусов.
Трубчатые медные наконечники, рассчитанные на применение для оконцевания тонкопроволочных медных жил кабелей 5 и 6 класса гибкости, используемых там, где электрооборудование испытывает усиленную вибрационную и ударную механическую нагрузку. Например, в электрооборудовании подвижного состава для железных дорог, в деревообрабатывающих станках и т.д. Наконечники F-типа отличаются характерной формой хвостовика с раструба, облегчающем заправку жил особогибких кабелей внутрь хвостовика. Как и в случае с R-типом, наконечники серии F присутствуют в каталогах европейских производителей, так что также решают задачу по импортозамещению.
ТМЛ(ЮМП) наконечники F-серии предлагаются в диапазоне размеров номинальных сечений от 10 до 300 мм2. Кроме прямого выпускаются в угловом исполнении 90 градусов.

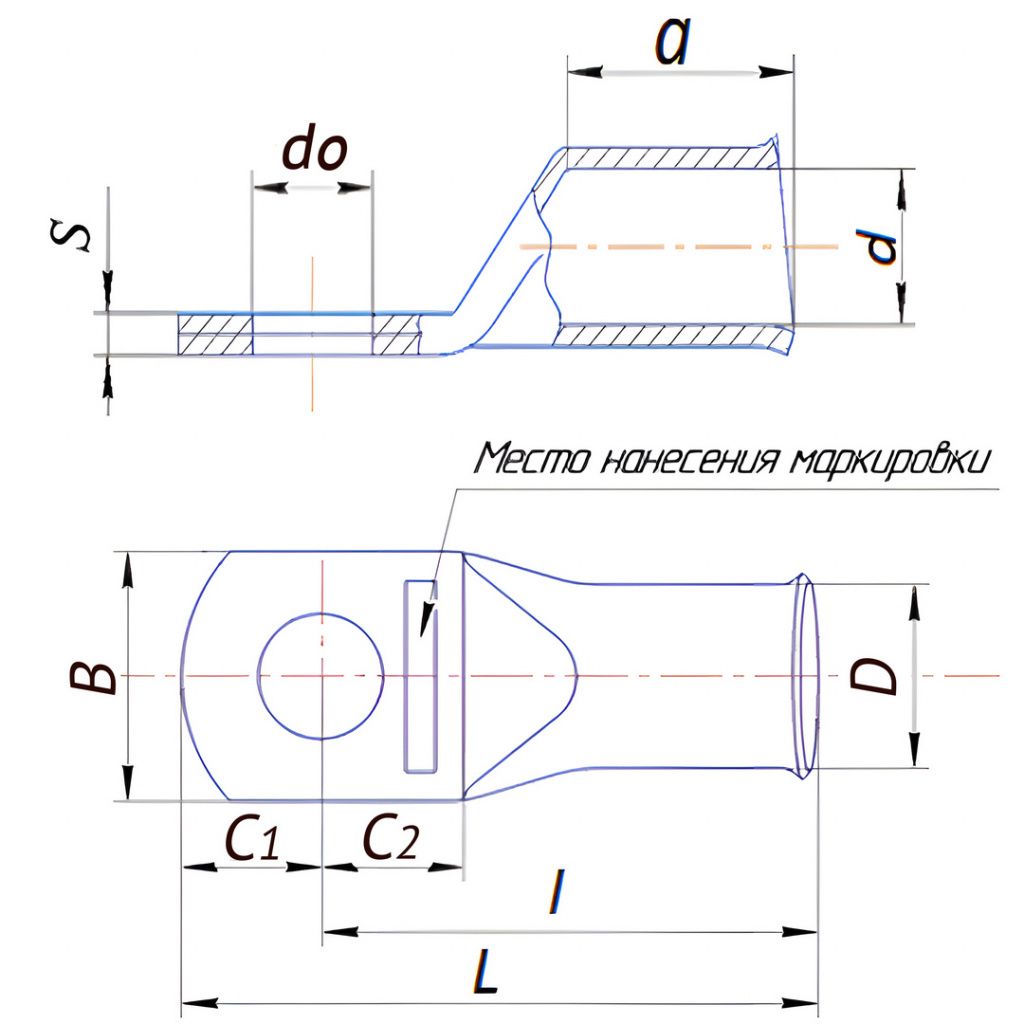

Обозначение | Параметры, мм | |||||||||
D1 | а | В | d | D | l1 | l2 | L* | |||
допуск | min. | max. | H12 | допуск | -3 | min. | 2 | |||
ТМЛ-F-10-5-ЮМП | 5,5 | ±0,3 | 14 | 13 | 5,3 | 8 | ±0,3 | 6,25 | 7,5 | 27 |
ТМЛ-F-10-6-ЮМП | 5,5 | 14 | 13 | 6,5 | 8 | 6,25 | 7,5 | 27 | ||
ТМЛ-F-10-8-ЮМП | 5,5 | 14 | 17 | 8,5 | 8 | 8,5 | 9,5 | 29 | ||
ТМЛ-F-10-10-ЮМП | 5,5 | 14 | 17 | 10,5 | 8 | 10,5 | 11,5 | 31 | ||
ТМЛ-F-10-12-ЮМП | 5,5 | 14 | 20 | 13 | 8 | 12 | 13 | 32 | ||
ТМЛ-F-16-5-ЮМП | 6,6 | 15 | 14 | 5,3 | 9,5 | 6,25 | 7,5 | 30 | ||
ТМЛ-F-16-6-ЮМП | 6,6 | 15 | 14 | 6,5 | 9,5 | 6,25 | 7,5 | 30 | ||
ТМЛ-F-16-8-ЮМП | 6,6 | 15 | 17 | 8,5 | 9,5 | 10 | 10 | 32 | ||
ТМЛ-F-16-10-ЮМП | 6,6 | 15 | 18 | 10,5 | 9,5 | 12 | 12 | 34 | ||
ТМЛ-F-16-12-ЮМП | 6,6 | 15 | 20 | 13 | 9,5 | 13 | 13 | 35 | ||
ТМЛ-F-25-5-ЮМП | 7,9 | 17 | 16 | 5,3 | 11 | 7,5 | 7,5 | 32 | ||
ТМЛ-F-25-6-ЮМП | 7,9 | 17 | 16 | 6,5 | 11 | 7,5 | 7,5 | 32 | ||
ТМЛ-F-25-8-ЮМП | 7,9 | 17 | 18 | 8,5 | 11 | 10 | 10 | 34 | ||
ТМЛ-F-25-10-ЮМП | 7,9 | 17 | 18 | 10,5 | 11 | 12 | 12 | 37 | ||
ТМЛ-F-25-12-ЮМП | 7,9 | 17 | 20 | 13 | 11 | 13 | 13 | 38 | ||
ТМЛ-F-35-6-ЮМП | 9,2 | 19 | 18 | 6,5 | 12,5 | 7,5 | 7,5 | 35 | ||
ТМЛ-F-35-8-ЮМП | 9,2 | 19 | 19 | 8,5 | 12,5 | 10 | 10 | 37 | ||
ТМЛ-F-35-10-ЮМП | 9,2 | 19 | 19 | 10,5 | 12,5 | 12 | 12 | 40 | ||
ТМЛ-F-35-12-ЮМП | 9,2 | 19 | 20 | 13 | 12,5 | 13 | 13 | 41 | ||
ТМЛ-F-35-14-ЮМП | 9,2 | 19 | 22 | 15 | 12,5 | 14,5 | 14,5 | 43 | ||
ТМЛ-F-50-6-ЮМП | 11 | 21 | 22 | 6,5 | 15 | 10 | 10 | 41 | ||
ТМЛ-F-50-8-ЮМП | 11 | 21 | 22 | 8,5 | 15 | 10 | 10 | 41 | ||
ТМЛ-F-50-10-ЮМП | 11 | 21 | 22 | 10,5 | 15 | 12 | 12 | 43 | ||
ТМЛ-F-50-12-ЮМП | 11 | 21 | 22 | 13 | 15 | 13 | 13 | 46 | ||
ТМЛ-F-50-14-ЮМП | 11 | 21 | 24 | 15 | 15 | 14,5 | 14,5 | 48 | ||
ТМЛ-F-50-16-ЮМП | 11 | 21 | 29 | 17 | 15 | 16 | 16 | 50 | ||
ТМЛ-F-70-8-ЮМП | 13 | 25 | 27 | 8,5 | 17 | 10 | 10 | 46 | ||
ТМЛ-F-70-10-ЮМП | 13 | 25 | 27 | 10,5 | 17 | 12 | 12 | 48 | ||
ТМЛ-F-70-12-ЮМП | 13 | 25 | 27 | 13 | 17 | 13 | 13 | 50 | ||
ТМЛ-F-70-14-ЮМП | 13 | 25 | 27 | 15 | 17 | 14,5 | 14,5 | 52 | ||
ТМЛ-F-70-16-ЮМП | 13 | 25 | 27 | 17 | 17 | 16 | 16 | 54 | ||
ТМЛ-F-95-8-ЮМП | 14 | 26 | 30 | 8,5 | 19 | 12 | 12 | 52 | ||
ТМЛ-F-95-10-ЮМП | 14,5 | 26 | 30 | 10,5 | 19 | 12 | 12 | 52 | ||
ТМЛ-F-95-12-ЮМП | 14,5 | 26 | 30 | 13 | 19 | 13 | 13 | 53 | ||
ТМЛ-F-95-14-ЮМП | 14,5 | 26 | 30 | 15 | 19 | 14,5 | 14 | 55 | ||
ТМЛ-F-95-16-ЮМП | 14,5 | 26 | 30 | 17 | 19 | 16 | 16 | 56 | ||
ТМЛ-F-120-10-ЮМП | 16,2 | 30 | 32 | 10,5 | 21 | 14 | 14 | 57 | ||
ТМЛ-F-120-12-ЮМП | 16,2 | 30 | 32 | 13 | 21 | 15 | 15 | 58 | ||
ТМЛ-F-120-14-ЮМП | 16,2 | 30 | 32 | 15 | 21 | 15 | 15 | 58 | ||
ТМЛ-F-120-16-ЮМП | 16,2 | 30 | 32 | 17 | 21 | 16 | 16 | 59 | ||
ТМЛ-F-120-20-ЮМП | 16,2 | 30 | 38 | 21 | 21 | 22 | 22 | 66 | ||
ТМЛ-F-150-10-ЮМП | 18 | 32 | 36 | 10,5 | 23 | 15 | 16 | 64 | ||
ТМЛ-F-150-12-ЮМП | 18 | 32 | 36 | 13 | 23 | 16 | 17 | 65 | ||
ТМЛ-F-150-14-ЮМП | 18 | 32 | 36 | 15 | 23 | 18 | 19 | 67 | ||
ТМЛ-F-150-16-ЮМП | 18 | 32 | 36 | 17 | 23 | 19 | 20 | 68 | ||
ТМЛ-F-150-20-ЮМП | 18 | 32 | 42 | 21 | 23 | 21 | 22 | 70 | ||
ТМЛ-F-185-12-ЮМП | 20,6 | ±0,4 | 35 | 41 | 13 | 26 | ±0,4 | 21,5 | 19 | 72 |
ТМЛ-F-185-14-ЮМП | 20,6 | 35 | 41 | 15 | 26 | 21,5 | 19 | 72 | ||
ТМЛ-F-185-16-ЮМП | 20,6 | 35 | 41 | 17 | 26 | 21,5 | 19 | 72 | ||
ТМЛ-F-185-20-ЮМП | 20,6 | 35 | 41 | 21 | 26 | 21,5 | 19 | 72 | ||
ТМЛ-F-240-12-ЮМП | 23,1 | 44 | 43 | 13 | 28 | 16 | 17 | 80 | ||
ТМЛ-F-240-14-ЮМП | 23,1 | 44 | 43 | 15 | 28 | 19 | 20 | 83 | ||
ТМЛ-F-240-16-ЮМП | 23,1 | 44 | 43 | 17 | 28 | 19 | 20 | 83 | ||
ТМЛ-F-240-20-ЮМП | 23,1 | 44 | 43 | 21 | 28 | 21 | 22 | 85 | ||
ТМЛ-F-300-12-ЮМП | 26,1 | 44 | 49 | 13 | 32 | 19 | 22 | 96 | ||
ТМЛ-F-300-14-ЮМП | 26,1 | 44 | 49 | 15 | 32 | 19 | 22 | 96 | ||
ТМЛ-F-300-16-ЮМП | 26,1 | 44 | 49 | 17 | 32 | 19 | 22 | 96 | ||
ТМЛ-F-300-20-ЮМП | 26,1 | 44 | 49 | 21 | 32 | 22 | 22 | 96 |
