Непрерывная термоусадочная трубка, полиолефин

Непрерывные термоусаживаемые трубки представляют собой удобный и доступный способ маркировки и одновременной изоляции провода. Изначально маркировка представляет собой сплющенную термоусаживаемую трубку в виде полос различной ширины. Трубка становится маркировкой после нанесения печати, которая рекомендуется производиться с помощью термотрансферных принтеров.
После нанесения печати трубка нарезается отрезками нужной длины, надевается на место соединения провода и клеммы и усаживается с помощью термообработки специальным промышленным феном. Для удобства работы, вы можете использовать резак-перфоратор, который наметит отрезки необходимой длины либо сделает готовые, маркеры определенного размера. Таким образом, достигается изоляция места соединения провода и клеммы и маркировка данной клеммы благодаря нанесению печати трубку.
Артикул | Наименование | Кол-во | Цена с НДС i | |
---|---|---|---|---|
ump622120 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH-25/12.5 желтая, в рулоне 50м |
|
37 687,86 руб. | |
ump622126 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 2.3-5.5 мм, желтая, в рулоне 50м. (1/4) |
|
12 118,85 руб. | |
ump622135 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 1.8-4.1 мм, белая, в рулоне 50м. (3/16) |
|
8 716,39 руб. | |
ump622122 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH-40/20 желтая, в рулоне 50м |
|
63 254,52 руб. | |

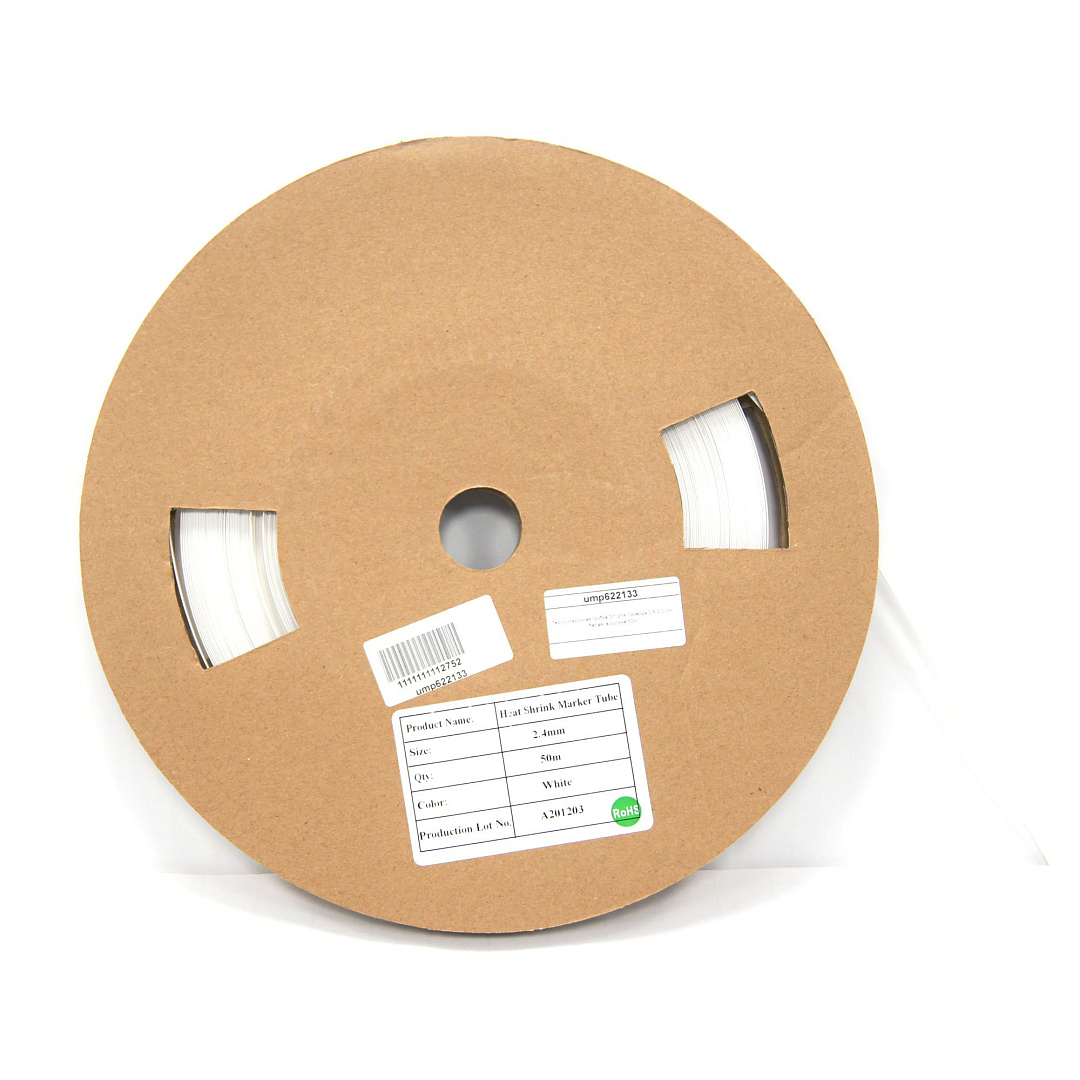

ump622133 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 0.9-2.0 мм, белая, в рулоне 50м. (3/32) |
|
4 516,30 руб. | |
ump622131 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 2/1 для провода 21.0-33.0 мм, желтая, в рулоне 50м. (1 1/2) |
|
43 916,00 руб. | |
ump622125 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 1.8-4.1 мм, желтая, в рулоне 50м. (3/16) |
|
8 716,39 руб. | |
ump622128 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 4.7-10.8 мм, желтая, в рулоне 50м. (1/2) |
|
14 957,92 руб. | |
ump622129 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 7.0-16.3 мм, желтая, в рулоне 50м. (3/4) |
|
27 038,84 руб. | |
ump622118 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH-12/6 желтая, в рулоне 100м |
|
20 732,04 руб. | |
ump622140 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 9.3-21.6 мм, белая, в рулоне 50м. (1) |
|
43 377,57 руб. | |
ump622139 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 7.0-16.3 мм, белая, в рулоне 50м. (3/4) |
|
27 038,84 руб. | |
ump622132 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 2/1 для провода 27.0-48.0 мм, желтая, в рулоне 50м. (2) |
|
47 205,61 руб. | |
ump622130 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 9.3-21.6 мм, желтая, в рулоне 50м. (1) |
|
43 377,57 руб. | |
ump622138 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 4.7-10.8 мм, белая, в рулоне 50м. (1/2) |
|
14 957,92 руб. | |
ump622134 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 1.1-2.7 мм, белая, в рулоне 50м. (1/8) |
|
5 530,57 руб. | |
ump622127 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 3.5-8.0 мм, желтая, в рулоне 50м. (3/8) |
|
10 099,04 руб. | |
ump622124 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 1.1-2.7 мм, желтая, в рулоне 50м. (1/8) |
|
5 530,57 руб. | |
ump622119 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH-18/9 желтая, в рулоне 100м |
|
46 008,90 руб. | |
ump622136 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 2.3-5.5 мм, белая, в рулоне 50м. (1/4) |
|
10 099,04 руб. | |
ump622137 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 3.5-8.0 мм, белая, в рулоне 50м. (3/8) |
|
12 998,79 руб. | |
ump622123 | Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 0.9-2.0 мм, желтая, в рулоне 50м. (3/32) |
|
4 516,30 руб. |
Технические характеристики:
Материал: полиолефин
Усадка 3:1 (2:1 для артикулов ump622131, ump622132)
Особенности:
- Эластичная
- Не содержит галогенов
- Не поддерживает горение
- Низкое выделение дыма при горении
- Устойчивость к ультрафиолетовому излучению
- Устойчивость к воздействию химикатов и растворителей
- Температура применения: от - 60°C до + 135°C
- Минимальная температура усадки: + 110°C
- Стандартный цвет: желтый и белый (непрерывная трубка)
Соответствие стандартам/сертификация:
Трубка удовлетворяет всем требованиям UL224 125℃ VW-1, UL утвержденный, VW-1, AMS-DTL-23053/5 класс 1 (материалы и производительность), MIL-M-81531, MIL-STD-202, SAE AMS-DTL-23053/5C (класс 1) для изоляции провода и для маркировки электроизоляционных материалов.
Срок хранения:
Результаты тестирования, отзывы клиентов и история применения аналогичных продуктов предполагают, что термоусадочная трубка будет сохранять свои характеристики не менее двух лет с даты продажи при условии хранения до применения по группе условия хранения 2 (С) ГОСТ 15150-69 в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенные в макроклиматических районах с умеренным и холодным климатом при температуре окружающей среды от минус 60 °С до плюс 60 °С и при относительной влажности воздуха 50% и температуре плюс 40 °С. Мы уверены, что продукт будет иметь отличные эксплуатационные характеристики и будет работать по истечении указанного срока хранения. Тем не менее, риски при использовании такого продукта несет клиент.
Рекомендации для печати (риббоны):
Печать риббоном BRADY: R6600 (максимальная стойкость к механическим и химическим воздействиям)
Артикул: brd622116 R-6606, 40mmx300мм /O риббон
Артикул: brd110195 R-6600, 60 мм x 300мм /O риббон
Артикул: brd110196 R-6602, 83 мм x 300мм /О риббон
Артикул: brd110197 R-6607, 110 мм x 300мм/О риббон
А также более бюджетный вариант (Российский риббон):
Артикул brdz67 |
Красящая лента для термотрансферного принтера, 40 мм х 300 м, намотка OUT, Resin, втулка 25.4 мм |
Артикул brdz68 |
Красящая лента для термотрансферного принтера, 65 мм х 300 м, намотка OUT, Resin, втулка 25.4 мм |
Артикул brdz69 |
Красящая лента для термотрансферного принтера, 64 мм х 74 м, намотка OUT, Resin, втулка 12.7 мм (для принтеров BBP11/12) |
Таблица технических данных |
||
Основные характеристики |
Метод тестирования |
Основные показатели |
Тестирование на механическую стойкость: |
||
Прочность на разрыв (Mpa) |
ASTM D2671 |
10.3MPa |
Удлинение до разрыва (%) |
ASTM D2671 |
200% |
Длительное время при низкой температуре |
-60 ℃ - 4 часа |
Не трескается |
Длительное время при высокой температуре |
+250 ℃ - 4 часа |
Не трескается, немного течет |
Тестирование на электрическую стойкость: |
||
Диэлектрическая прочность |
IEC 243 |
≥19.7 kv/mm |
Диэлектрическое напряжение |
IEC 243 |
≥2.5 kv 60 сек, не разрушилась |
Объемное удельное сопротивление |
IEC 93 |
≥1×1014Ω·㎝ |
Тестирование на химическую стойкость: |
||
Воздействие коррозии |
UL224 168 часов 158°С |
нет коррозии |
Воспламеняемость |
AMS-DTL-23053/5 |
Среднее время горения менее 60 сек |
Наименование |
Длина, м |
Размер в дюймах |
Ширина трубки, мм |
Габариты рулона (диаметр*высота (мм)*вес(кг)) |
Внутренний диаметр трубки (мм) |
Трубка для провода диаметром, мм |
Диаметр трубки/Толщина стенки |
||
до усадки, мм |
после усадки, мм |
Толщина стенки до/после, мм |
|||||||
ump622123 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 0.9-2.0 мм, желтая, в рулоне 50м. |
50 |
3/32 |
5 |
300*10*0.3 |
2.4 |
0.9 – 2.0 |
2.6 |
0.8 |
0.2±0.05/ 0.5±0.1 |
ump622124 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 1.1-2.7 мм, желтая, в рулоне 50м. |
50 |
1/8 |
6 |
300*10*0.4 |
3.2 |
1.1-2.7 |
3.4 |
1 |
0.2±0.05/ 0.5±0.1 |
ump622125 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 1.8-4.1 мм, желтая, в рулоне 50м. |
50 |
3/16 |
8 |
350*15*0.5 |
4.8 |
1.8-4.1 |
5.1 |
1.6 |
0.22±0.05/ 0.5±0.1 |
ump622126 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 2.3-5.5 мм, желтая, в рулоне 50м. |
50 |
1/4 |
10 |
350*15*0.6 |
6.4 |
2.3-5.5 |
6.7 |
2.1 |
0.22±0.05/ 0.55±0.1 |
ump622127 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 3.5-8.0 мм, желтая, в рулоне 50м. |
50 |
3/8 |
16 |
350*20*0.8 |
9.5 |
3.5-8.0 |
9.8 |
3.2 |
0.22±0.05/ 0.6±0.1 |
ump622128 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 4.7-10.8 мм, желтая, в рулоне 50м. |
50 |
1/2 |
20 |
350*25*0.9 |
12.7 |
4.7-10.8 |
13.0 |
4.2 |
0.22±0.05/ 0.6±0.1 |
ump622129 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 7.0-16.3 мм, желтая, в рулоне 50м. |
50 |
3/4 |
30 |
350*30*2 |
19.1 |
7.0-16.3 |
19.5 |
6.35 |
0.25±0.05/ 0.62±0.1 |
ump622130 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 3/1 для провода 9.3-21.6 мм, желтая, в рулоне 50м. |
50 |
1 |
40 |
350*40*3.2 |
25.4 |
9.3-21.6 |
25.9 |
8.5 |
0.25±0.05/ 0.7±0.1 |
ump622131 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 2/1 для провода 21.0-33.0 мм, желтая, в рулоне 50м. |
50 |
1 1/2 |
66 |
|
38.1 |
21.0-33.0 |
38.1 |
19.1 |
0.3±0.08 0.64±0.1 |
ump622132 Термоусадочная трубка плоская для печати ТТУ-НГ-LSZH 2/1 для провода 27.0-48.0 мм, желтая, в рулоне 50м. |
50 |
2 |
81 |
|
50.8 |
27.0-48.0 |
50.8 |
25.4 |
0.3±0.08 0.64±0.1 |
