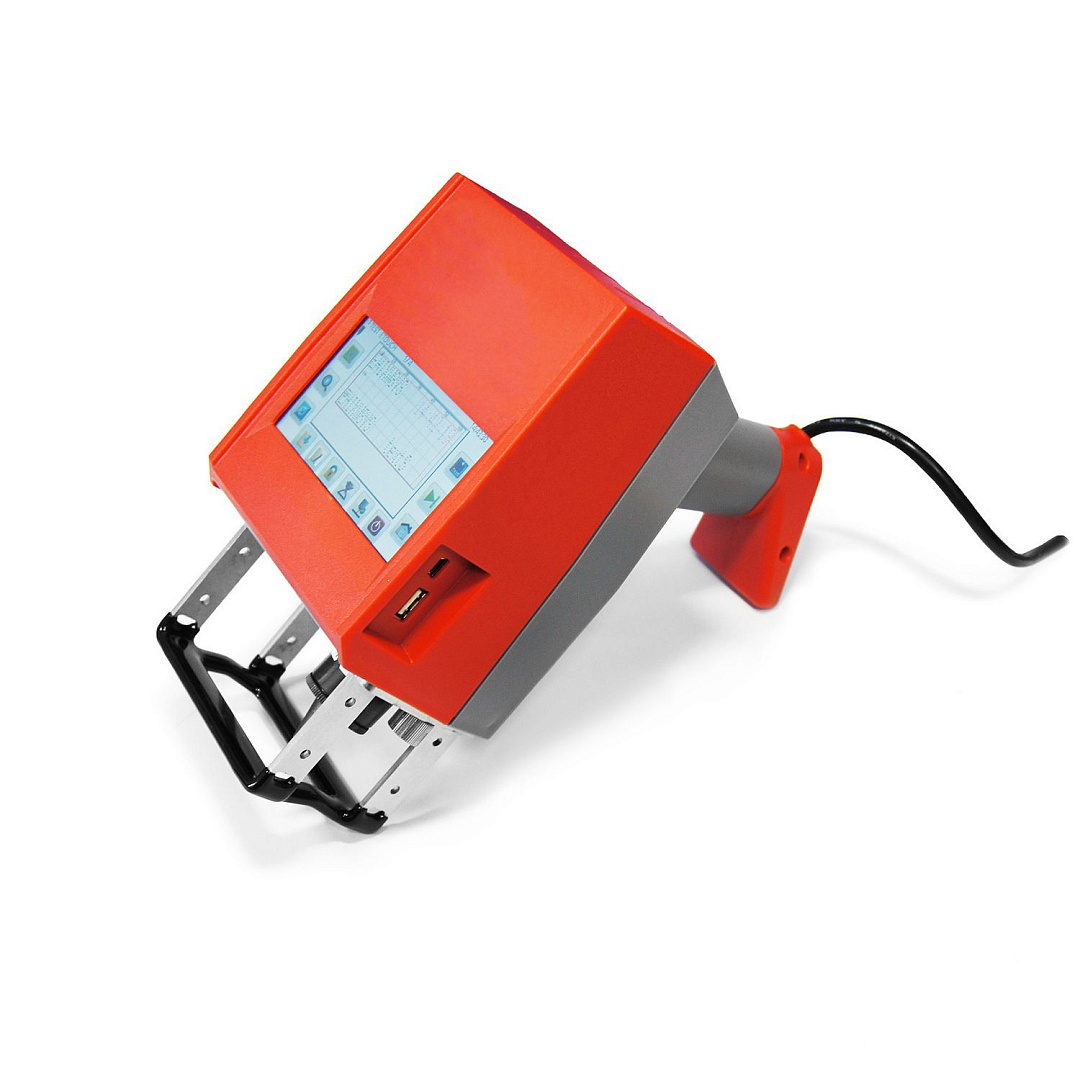

Портативный маркиратор SIC Marking E-touch




























Новый портативный ударно-точечный маркиратор от SIC Marking подойдет для решения всех ваших задач по маркировке.

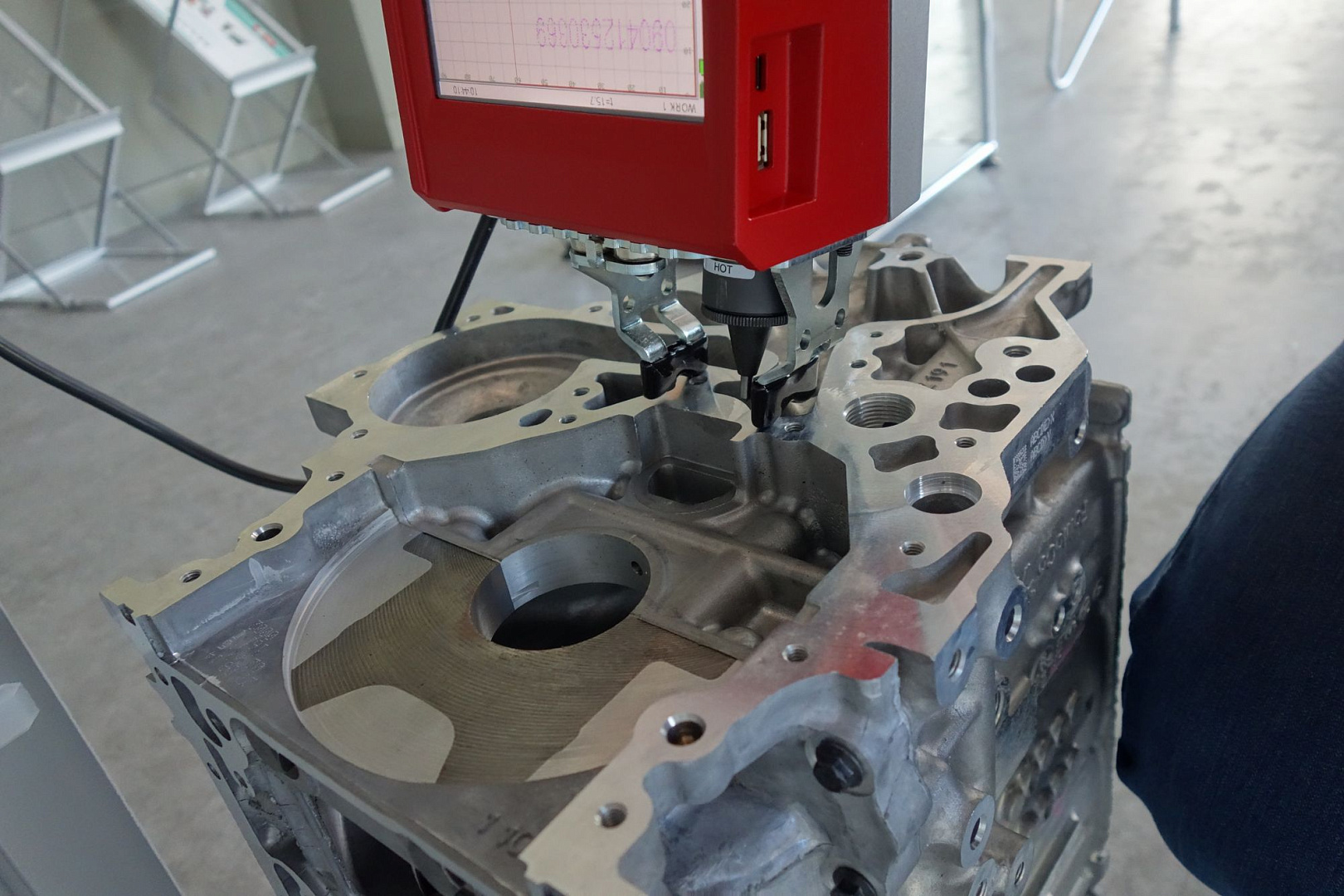

E-touch специально разработан для маркировки крупногабаритных деталей и нанесения маркировки в труднодоступных местах. Благодаря компактному размеру и малому весу E-touch, маркировка стала проще и удобнее.
Артикул | Наименование | Кол-во | Цена с НДС i | |
---|---|---|---|---|
sicE-touchOPT | Портативный маркиратор E-touch, окно 60х25мм, кабель 5м, 2 дополнительные передние панели |
|
783 593,08 руб. | |
sicE-touch | Портативный маркиратор E-touch, окно 60х25мм, кабель 5м |
|
746 495,63 руб. |
Характеристика | Значение |
---|---|
Технические характеристики конструкции | |
Размер маркировочного окна | 60х25 мм |
Габариты | 210 х 125 х 220 мм |
Вес | 1,9 кг |
Игла | карбид-вольфрамовая |
Длина кабеля | 5 м |
Скорость маркировки | до 3 символов в секунду. |
Встроенный контроллер | |
ЖК-экран | Цветной HD, 95 х 55 мм |
Возможность поворота экрана | Да, в зависимости от задачи |
Клавиатура | Сенсорная |
Потребляемая мощность | 100 Вт |
Источник питания | 220 В / 50 Гц |
Система ввода-вывода | Штекерное гнездо |
ПО для ПК | Создание, сохранение и перенос файлов с маркировкой |
Свойства программного обеспечения | |
Память | > 100 MБ |
Файлов маркировки | до 20000 |
Переменные | Буквенная/цифровая сериализация, дата, штрихкод |
Логотипы | Создаются и загружаются через ПК или USB-накопитель |
Шрифты | 4x6, Arial, Comic, Comic_B, Courier, OCR, OCR_BOLD, OCRA, Пр3, Пр41 (аналог ГОСТ 26.008-85) |
Языки | 17, включая Русский |
Стили | Угловой, лучевой, линейный, радиальный, datamatrix, логотип |
Размеры шрифта | От 1 до 60 мм (ограничен маркировочным окном) |
Сила удара | Программируемая, 9 уровней |
Глубина маркировки | До 0,3 мм (зависит от материала поверхности) |
Разрешение между точками | Регулируемое, до 0.22 мм |
Защита паролем | 2 уровня доступа |
Разъёмы | USB и Mini-USB |
Фото | Наименование | Описание | Применение |
![]() |
sicE-touchOPT Маркиратор + набор передних панелей |
Маркиратор с комплектом сменных передних панелей (sic4100505 и sic4100506) | Позволит решить все маркировочные задачи предприятия и уверенно позиционировать оборудование на любой поверхности. |
![]() |
sic4300663 Ремкомплект E-touch (игла 60мм, угол заточки 90°) |
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. |
Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл). |
![]() |
sic4100505 Регулируемая передняя панель |
Регулируемая передняя панель |
Использование специальной оснастки позволяет эффективно решать маркировочные задачи в условиях затрудненного доступа к зоне маркировки (углубления, сложная геометрия и т.д.). Минимальная площадь прижима и возможность быстрой регулировки расстояния между упорами, предоставляет широкие возможности настройки оборудования для маркировки специфических поверхностей. |
![]() |
sic4100506 Магнитный прижим |
Магнитный прижим на постоянных магнитах |
Использование магнитного прижима облегчает фиксацию оборудования на плоских металлических поверхностях. Применение оснастки позволяет получить более качественную маркировку, особенно при работе на максимальных значениях силы удара и повышенных требованиях к глубине маркировки. |
![]() |
sic4100508 Колонна |
Маркировочный стол со штативом. | Использование колонны для портативного оборудования повышает удобство работы оператора с мелкими деталями и позволяет оборудовать стационарное рабочее место. Может использована для маркировки шильдов, бирок или табличек. |
![]() |
sic4300203 Позиционирующая накладка |
Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей. | Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали. |
Расходные материалы | |||
![]() |
sic1120012 Игла 60 мм, угол заточки 90° sic1120103 Игла 60 мм, угол заточки 60° sic1120109 Игла 60 мм, угол заточки 120° |
Твёрдосплавная игла для нанесения маркировки | Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев. Оборудование с маркировочным окном 120х25 штатно комплектуется 60 мм иглой, с углом заточки 90⁰. В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80, 100 или 150 мм |
![]() |
sic2120006 Пружина |
Пружина | Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину |
![]() |
sic4300481 Смазка на основе вазелина 125 мл |
Флакон с жидкой смазкой | Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования |

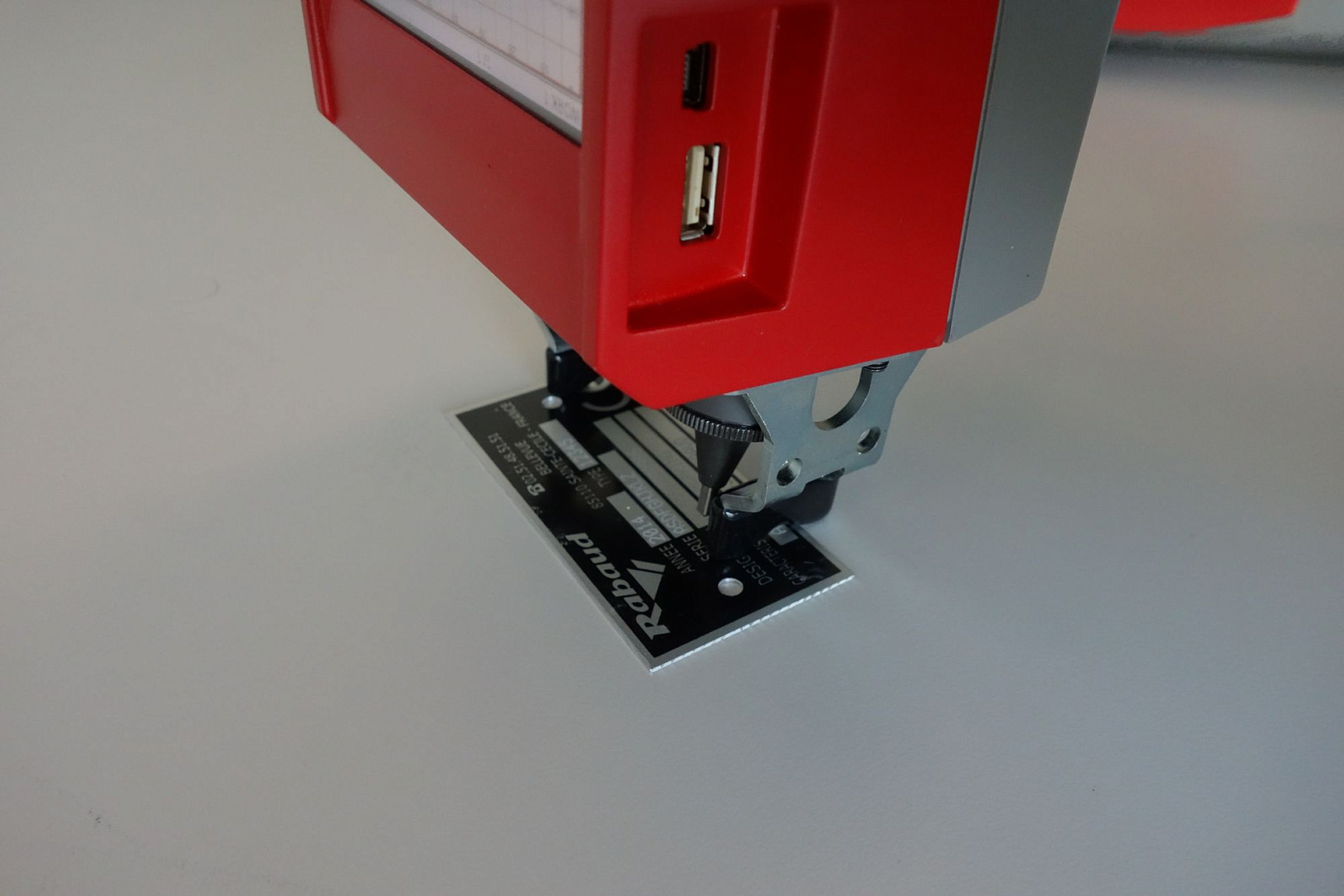

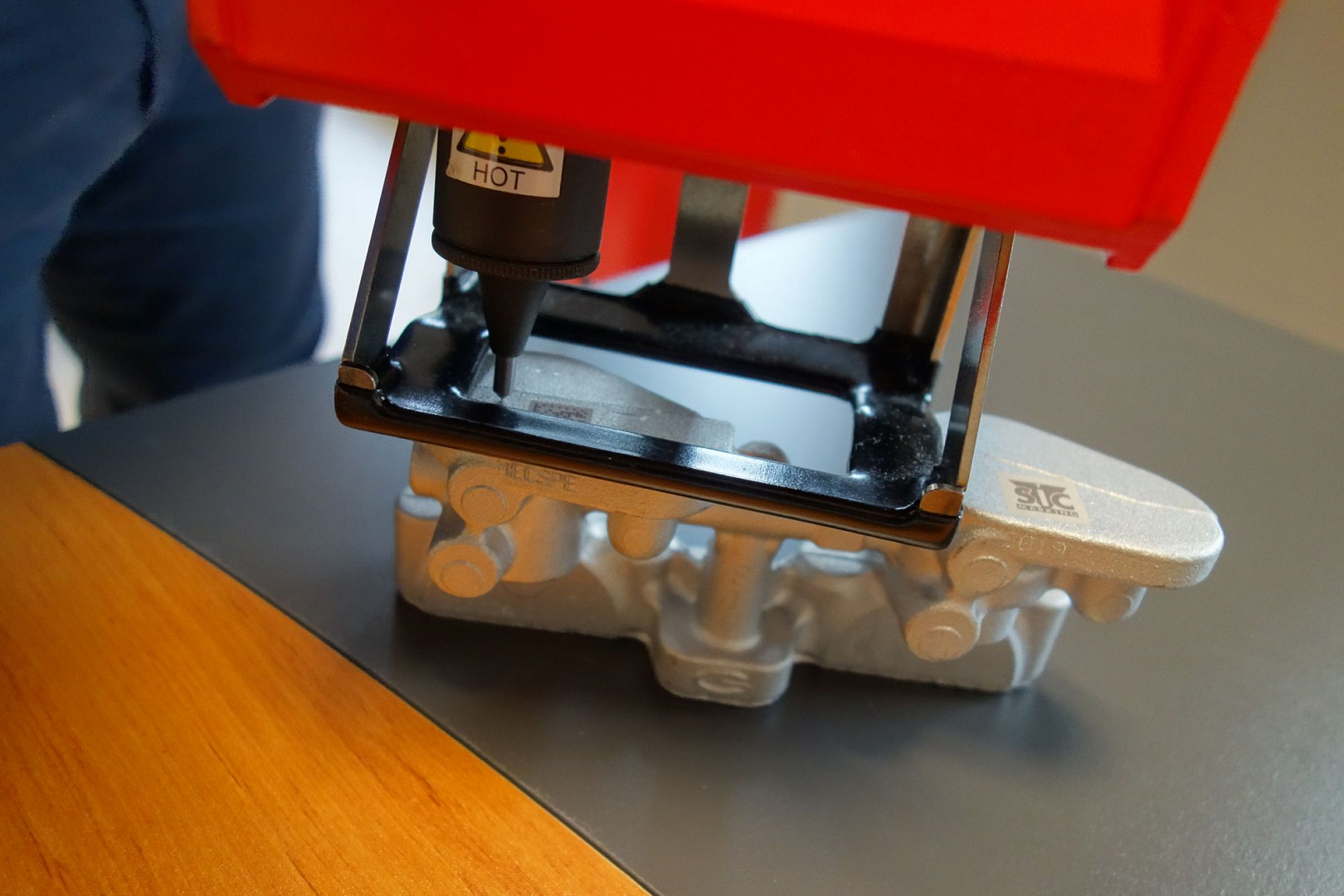

Портативный маркиратор E-Touch обеспечивает идентификацию деталей с помощью ударно-точечной технологии. Ударно-точечная технология позволяет наносить непосредственно на материал надёжную и долговечную маркировку (символы, логотипы, 2D-коды) в виде последовательности точек, выбитых ударами карбид-вольфрамовой иглы.

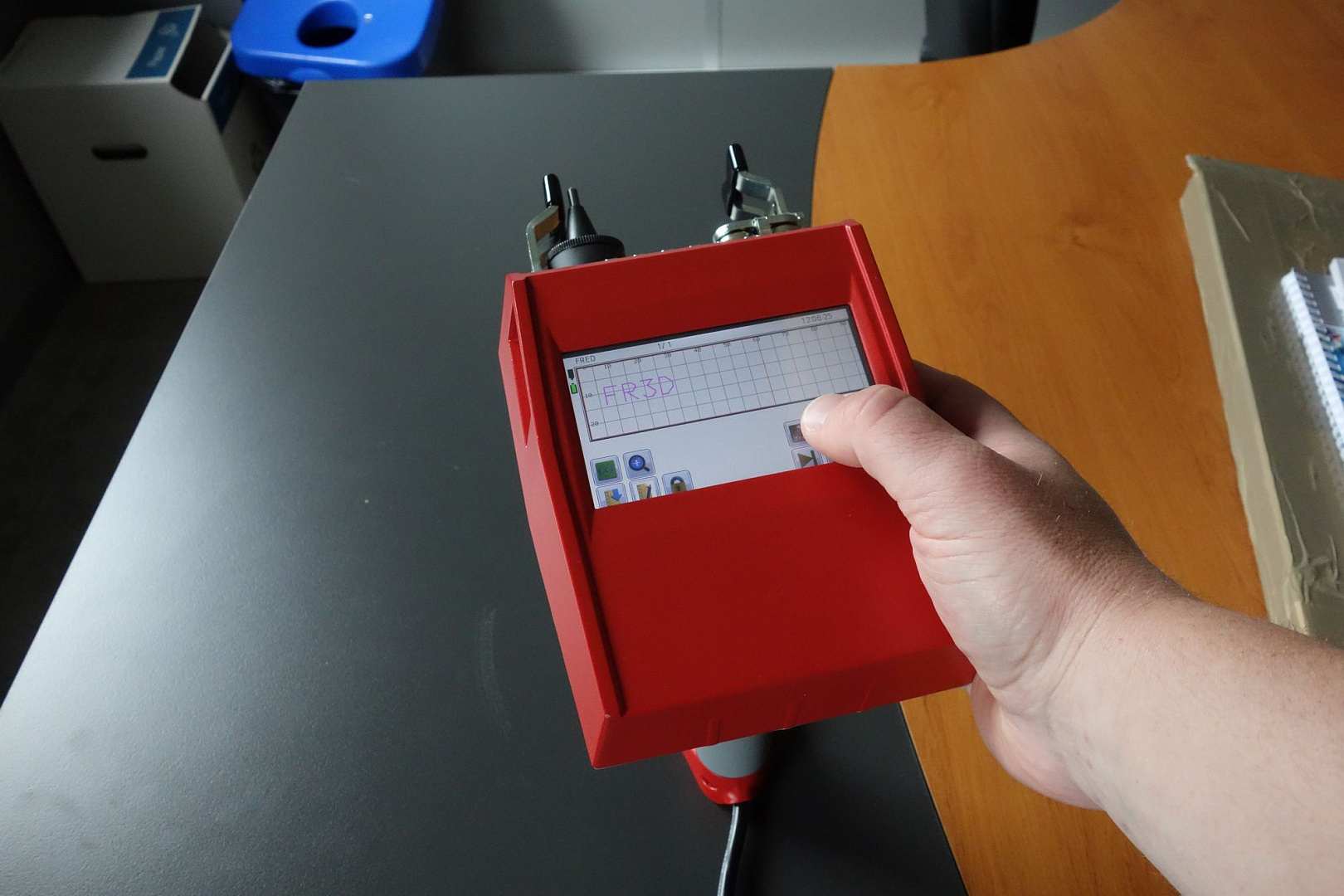

ОПТИМИЗИРОВАННЫЙ СЕНСОРНЫЙ ЭКРАН

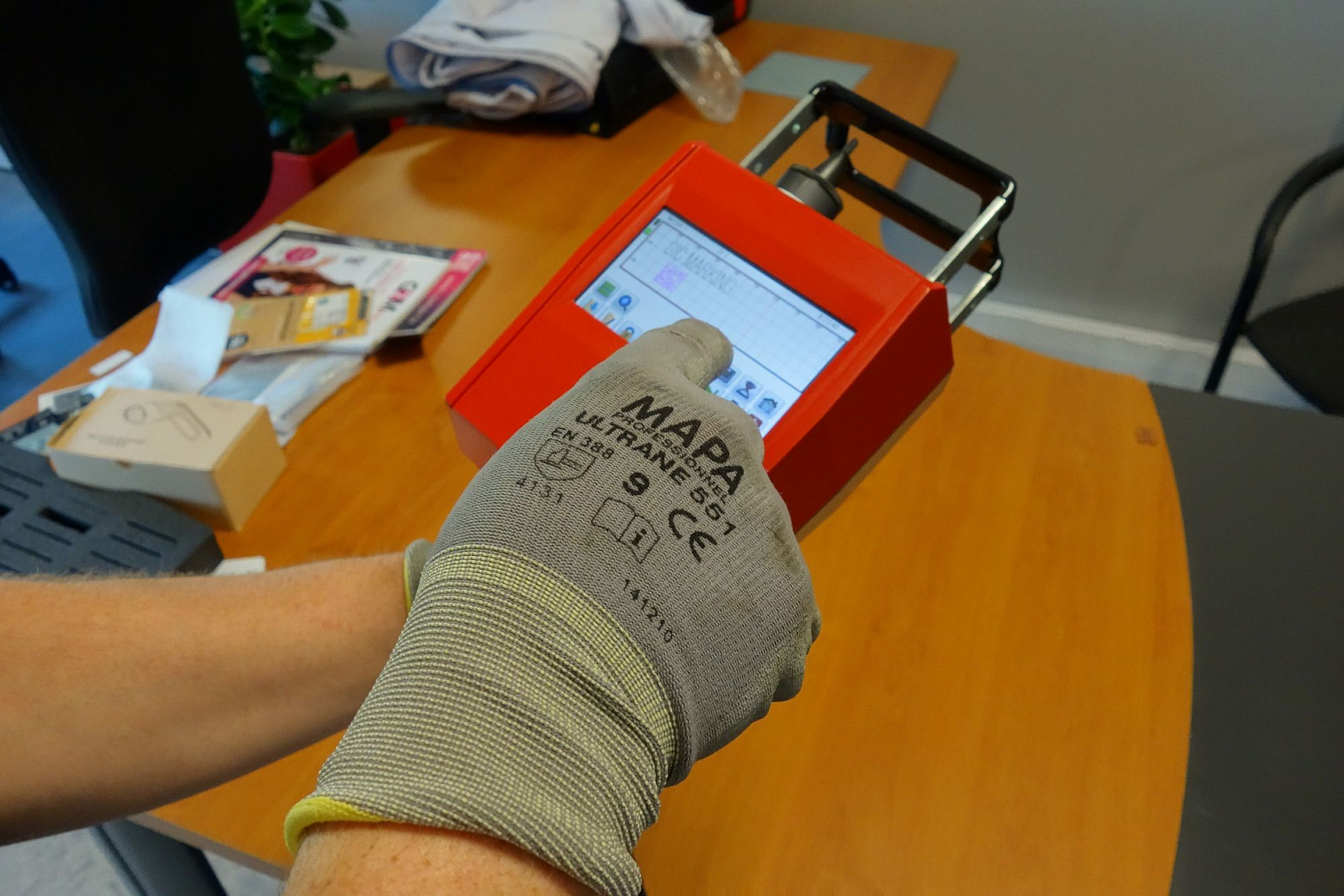

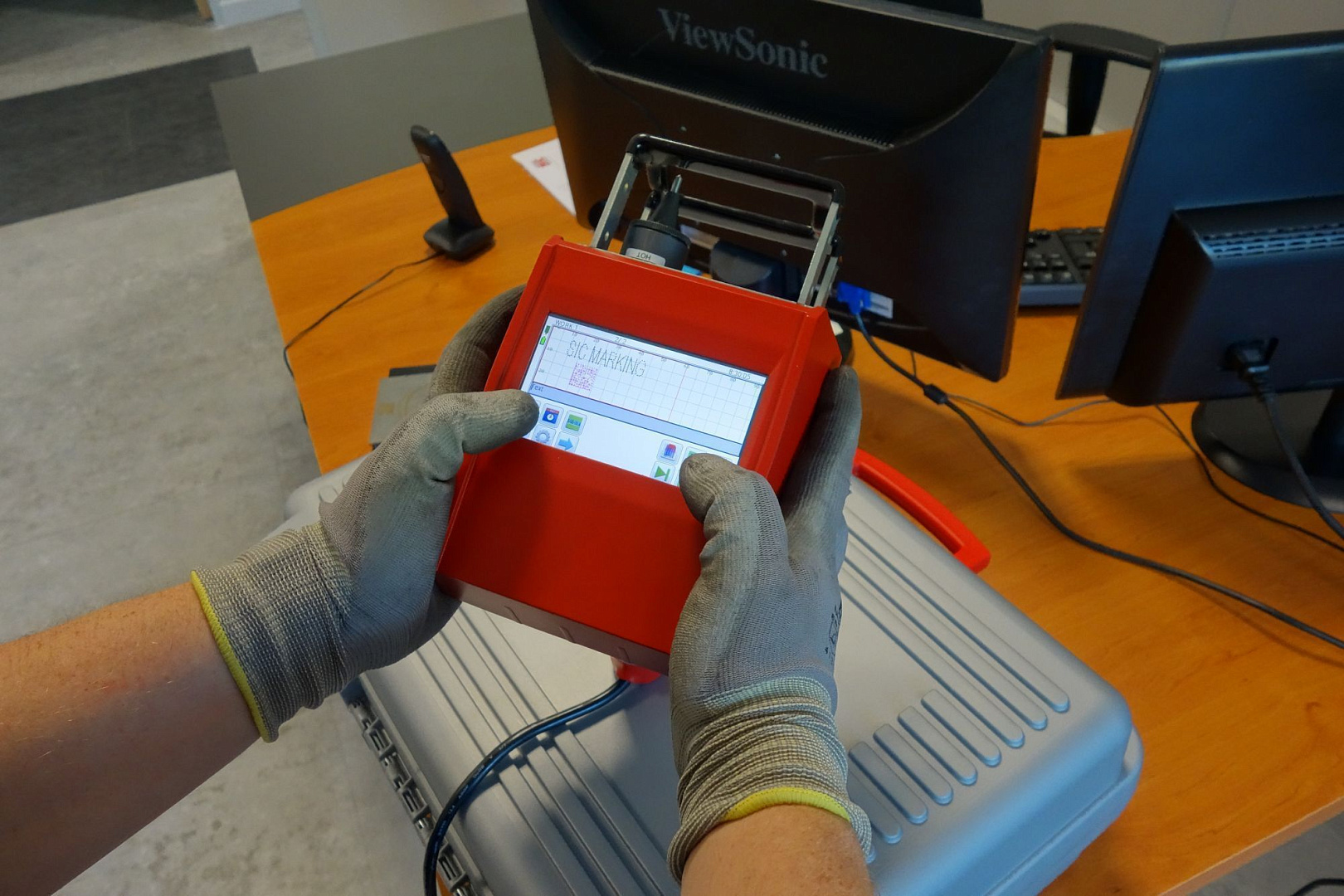

В маркиратор E-Touch встроен цветной сенсорный ЖК-экран с интуитивно понятной системой управления. Программировать маркировку можно обеими руками, как на смартфоне, за счёт эргономичного и понятного интерфейса. Экран считывает прикосновения пальцев даже, если на руки надеты перчатки, так что маркиратор подходит для работы в промышленных условиях. С функцией "СМОТРИ И МАРКИРУЙ" изображение на экране устройства 1:1 соответствует физическим размерам маркировки, которая будет нанесена на деталь.

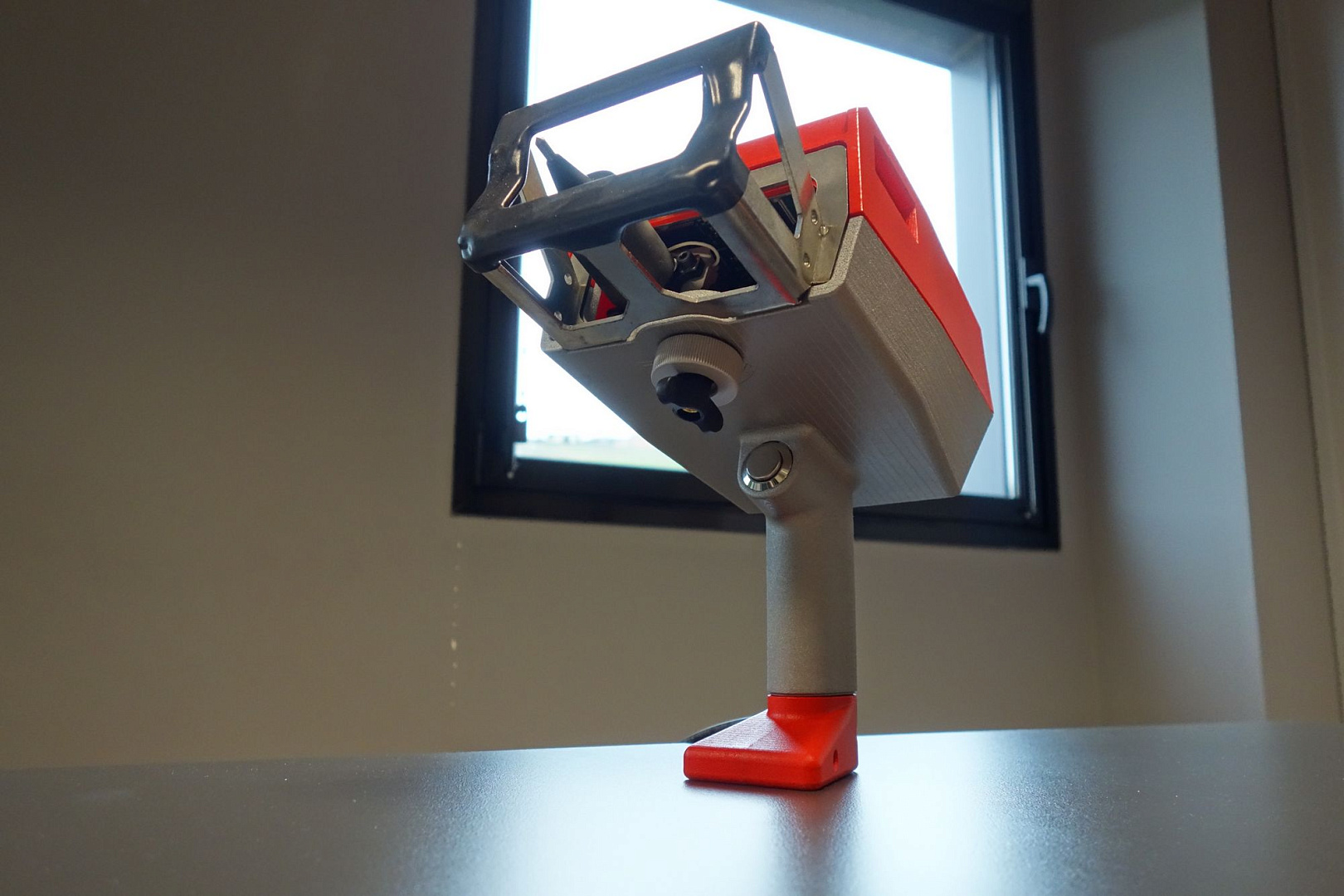

ЕЩЁ ЛЕГЧЕ И КОМПАКТНЕЕ

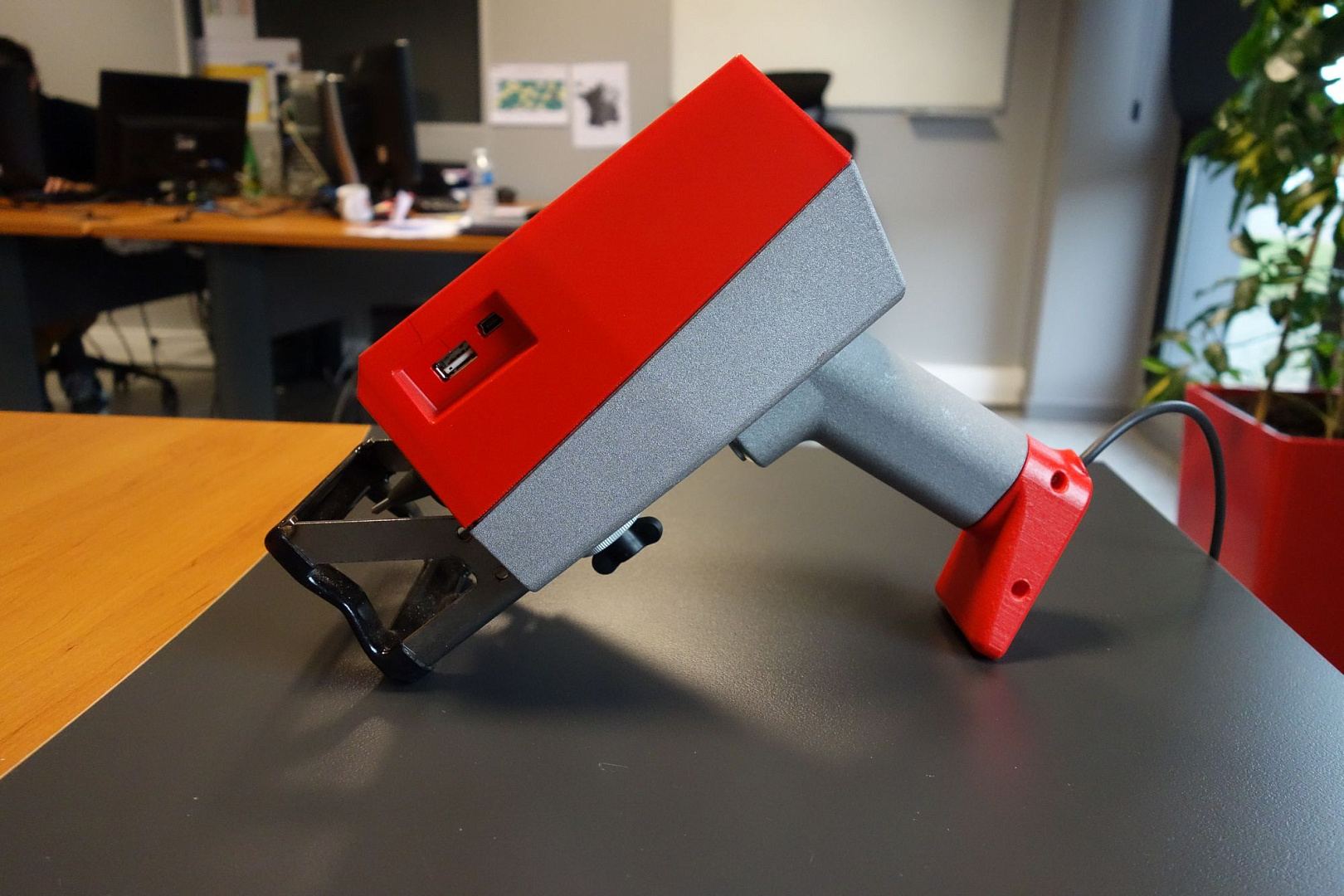

Контроллер и сенсорный экран E-Touch объединены в одном корпусе, поэтому не требуют дополнительных приспособлений для транспортировки. С весом 1,9 кг и габаритами 220 x 210 x 125 мм, E-Touch – самый компактный ударно-точечный маркиратор на рынке. При этом основные функциональные узлы фиксируются на металлическом каркасе для повышения прочности и надежности. Эргономичная ручка и правильно подобранный баланс веса обеспечивают высокую манёвренность устройства.

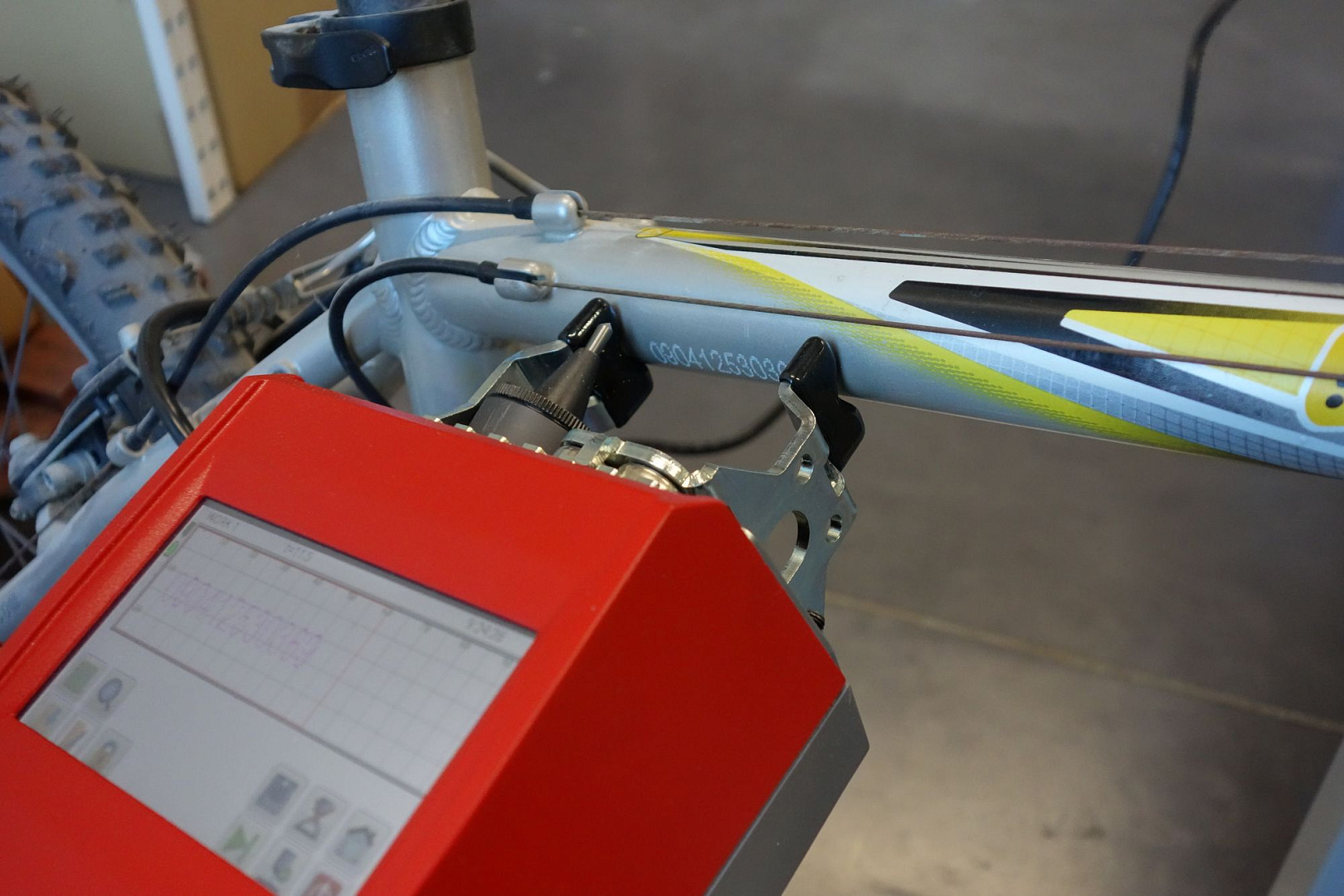

НОВАЯ ТЕХНОЛОГИЯ СМЕНЫ ПЕРЕДНИХ ПАНЕЛЕЙ

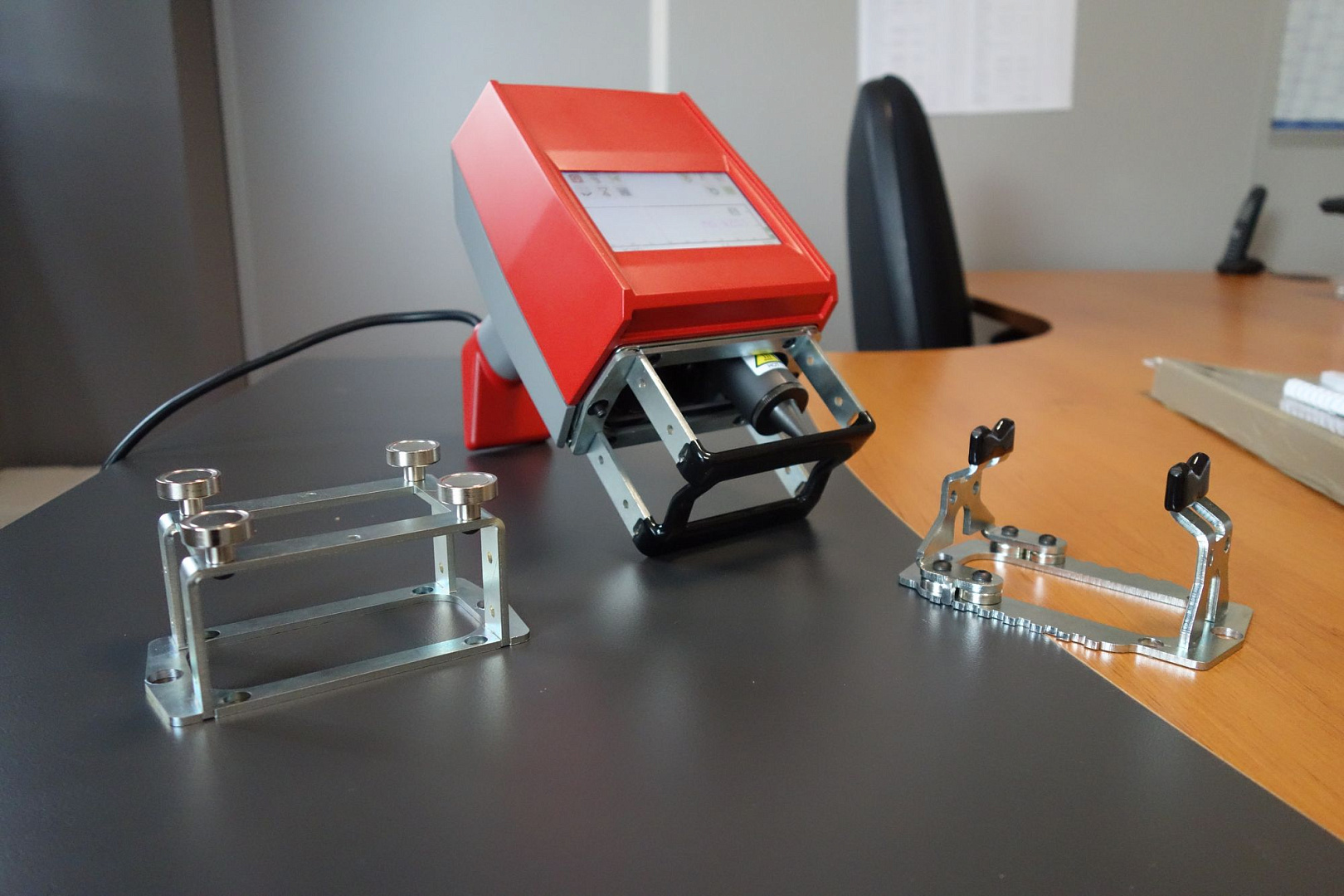

3 сменных передних панели адаптируют E-Touch к многочисленным конфигурациям маркировки.

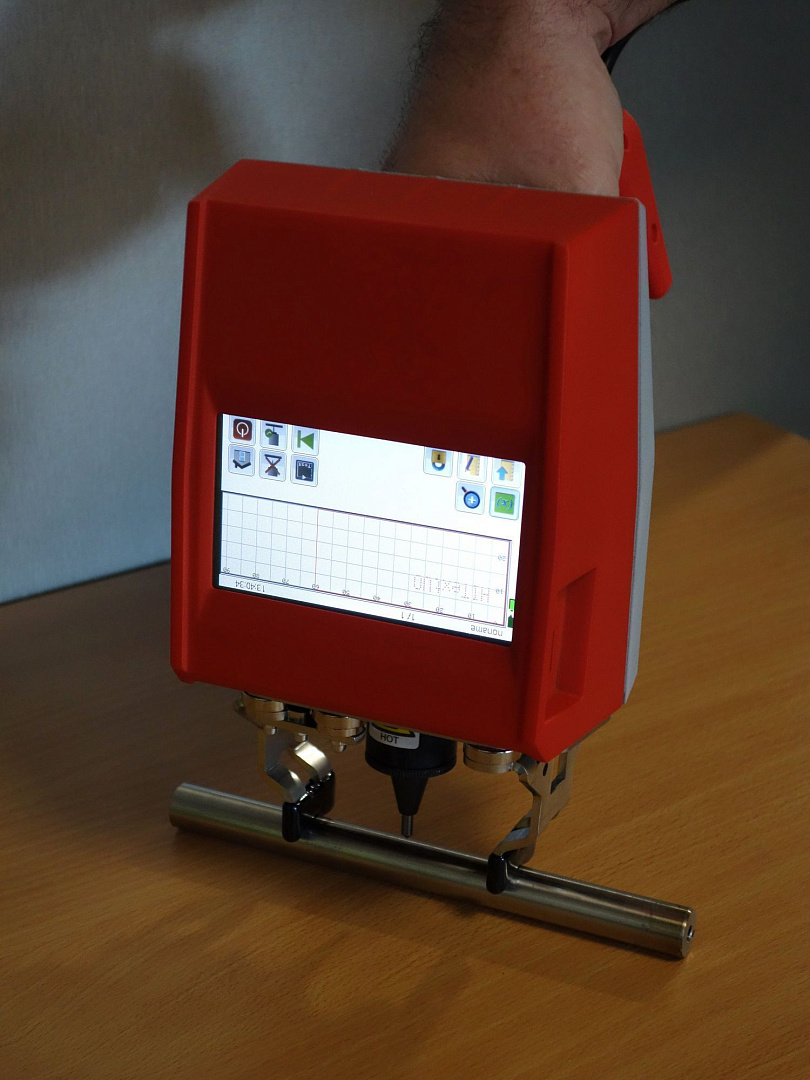

- Стандартная панель разработана для маркировки плоских и цилиндрических деталей.
- Магнитная – адаптирована под металлические детали.
- Регулируемая – используется при маркировке мелких деталей, углублений и труднодоступных мест, за счёт возможности изменения расстояния между упорами панели.

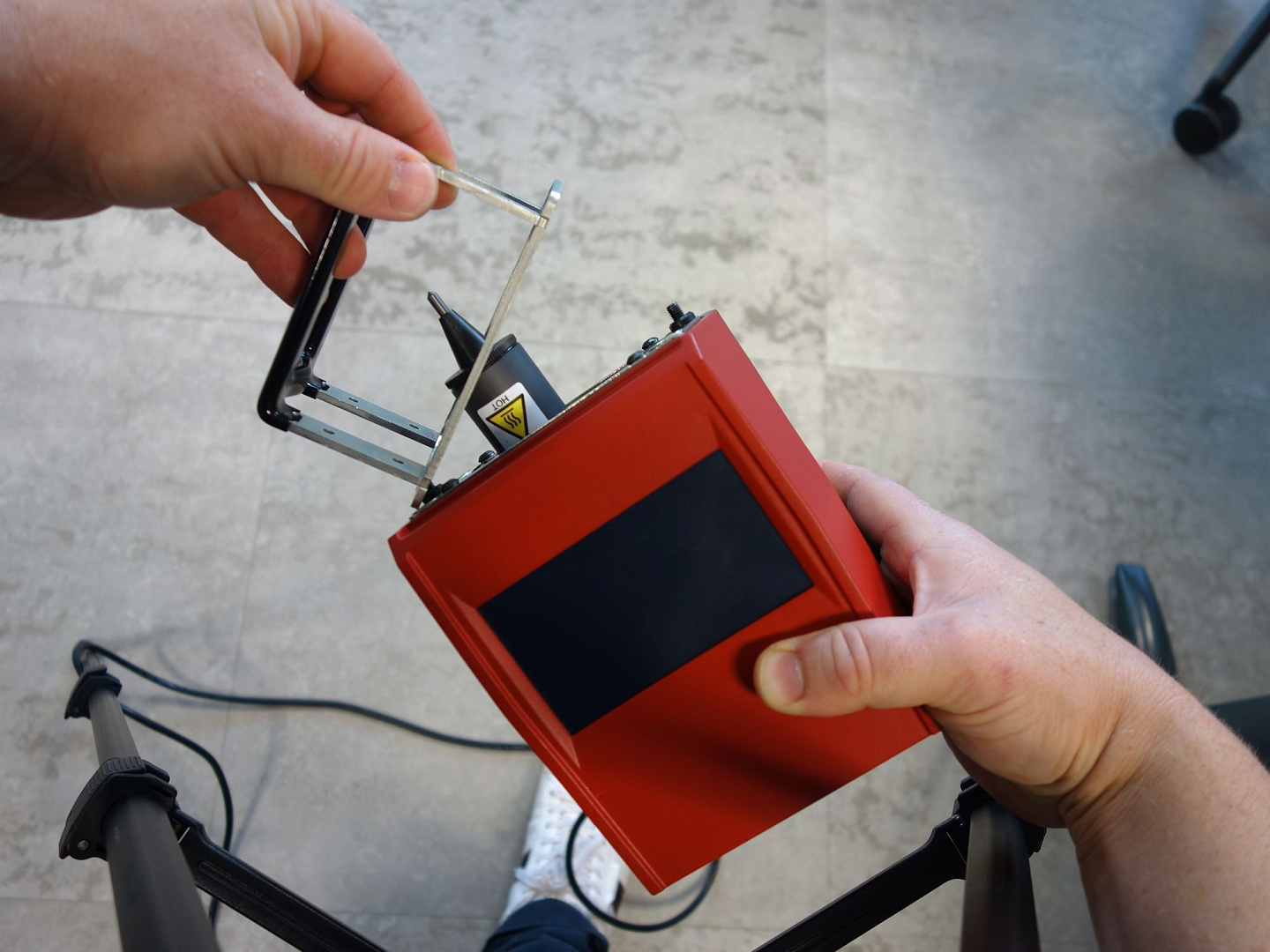

Три панели обеспечивают универсальность, достаточную для маркировки большинства деталей заказчика без использования колонны. А благодаря новой системе магнитных креплений, одна панель быстро заменяется на другую, без использования дополнительных инструментов.

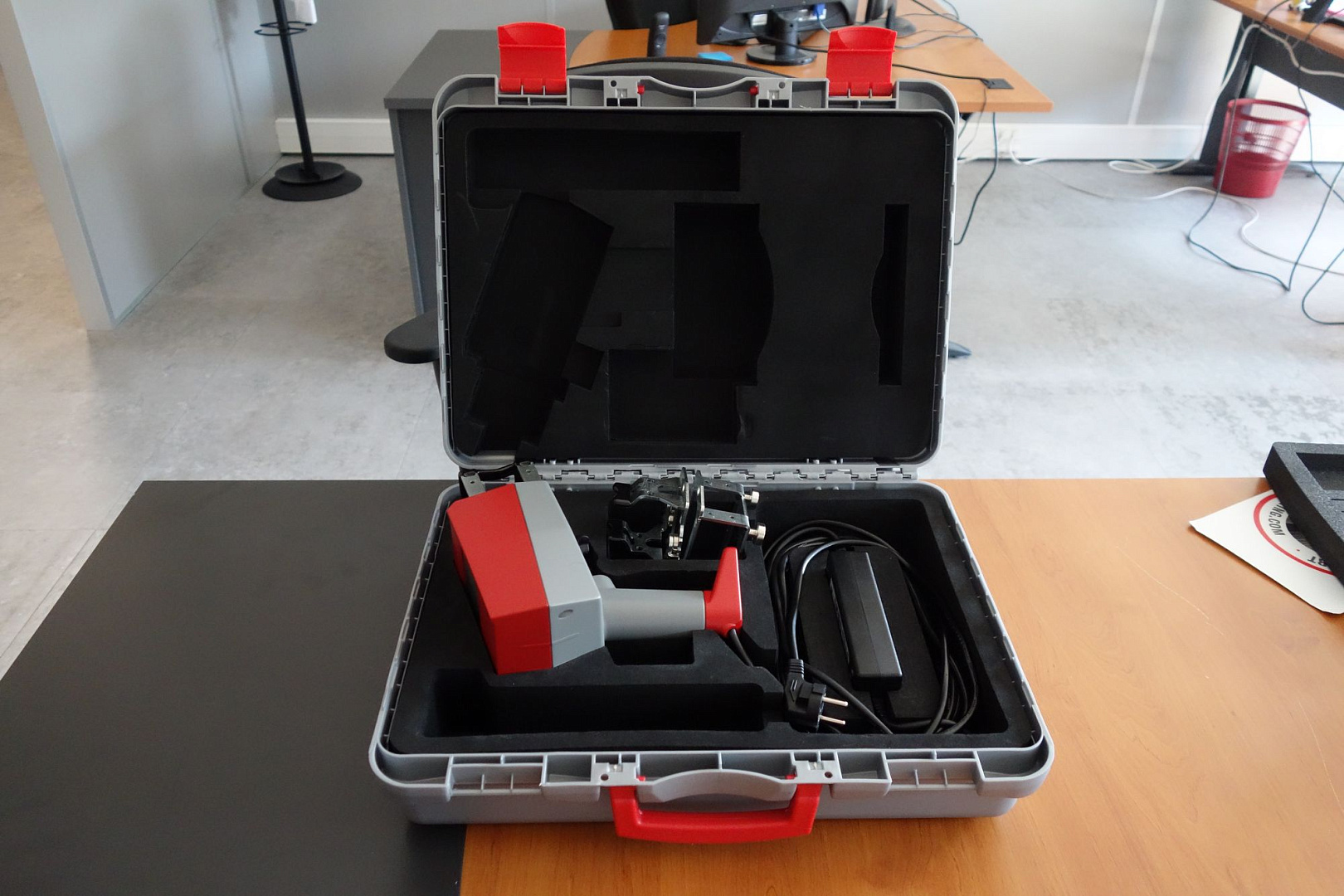

КЕЙС ДЛЯ ХРАНЕНИЯ И ПЕРЕНОСКИ
В комплект поставки входит кейс для хранения и переноски маркиратора. Внутреннее пространство кейса организовано таким образом, что кроме самого устройства (с пятиметровым кабелем питания) внутри помещаются сменные передние панели, беспроводной сканер штрих-кодов и другие мелкие аксессуары.
СОФТ В КОМПЛЕКТЕ
Необходимое для выполнения большинства маркировочных операций программное обеспечение включено в комплект поставки. Также комплект поставки включает пакет программ SIC TOOL для предварительной подготовки маркировочных заданий на ПК.
ШРИФТЫ ПР3 И ПР41
Специально по заказу ЮНИТ МАРК ПРО компания SIC Marking добавила в маркираторы для рынков России и СНГ поддержку шрифтов ПР3 и ПР41, соответствующих ГОСТ.
