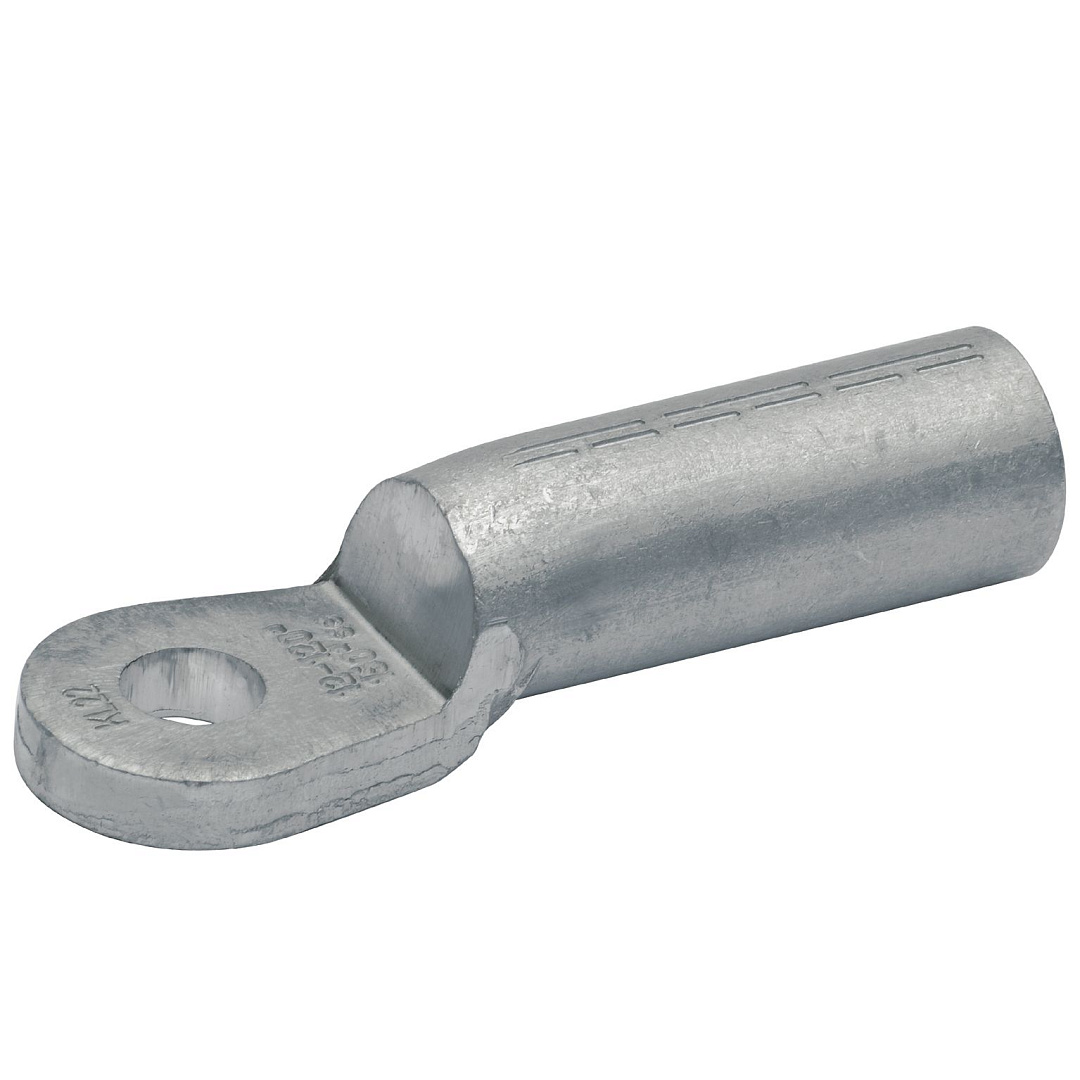

Алюминиевые кабельные наконечники стандарта DIN46329, герметичные, 16–500 мм2

  • Для соединений без осевой нагрузки алюминиевых жил по станд. DIN 48201, часть 1, и алюминиевых жил по станд. DIN EN 50182
  • Конструкция с перегородкой, препятствующей протеканию масла
  • Возможно исполнение с лужением (20 мкм) для подключения к медным шинам в условиях низкой влажности.

Характеристики

  • Изготовлено в соответствии со станд. DIN 46329
  • С разметкой для правильной опрессовки
  • Точная геометрия хвостовика для легкой заправки жилы

Материал

  • E-Al - электротехнический алюминий

Поверхность

  • нелуженая



Информация для заказа

Сечение, мм2, rm/sm Сечение, мм2, se Отверстие Артикул Код d1 d2 b I a мех. гидр. Вес 100 штук, кг В упаковке, шт.
16 25 M 8 263R8 12 5,8 8,4 20 50 30 4 2 1,20 4
16 25 M 10 **263R10 12 5,8 10,5 20 50 30 4 2 1,20 4
25 35 M 8 264R8 12 6,8 8,4 25 50 30 4 2 1,30 4
25 35 M 10 264R10 12 6,8 10,5 25 50 30 4 2 1,24 4
25 35 M 12 264R12 12 6,8 13,0 25 50 30 4 2 1,22 4
35 50 M 8 265R8 14 8,0 8,4 25 62 42 5 2 2,50 4
35 50 M 10 265R10 14 8,0 10,5 25 62 42 5 2 1,98 4
35 50 M 12 265R12 14 8,0 13,0 25 62 42 5 2 2,50 4
50 70 M 8 266R8 16 9,8 8,4 25 62 42 5 2 2,75 4
50 70 M 10 266R10 16 9,8 10,5 25 62 42 5 2 2,70 4
50 70 M 12 266R12 16 9,8 13,0 25 62 42 5 2 2,65 4
70 95 M 8 267R8 18 11,2 8,4 25 72 52 6 3 3,45 4
70 95 M 10 267R10 18 11,2 10,5 25 72 52 6 3 3,80 4
70 95 M 12 267R12 18 11,2 13,0 25 72 52 6 3 3,35 4
95 120 M 10 268R10 22 13,2 10,5 25 75 56 6 3 6,90 4
95 120 M 12 268R12 22 13,2 13,0 25 75 56 6 3 4,92 4
95 120 M 16 **268R16 22 13,2 17,0 25 75 56 6 3 6,00 4
120 150 M 10 269R10 22 14,7 10,5 30 80 56 6 3 5,95 4
120 150 M 12 269R12 22 14,7 13,0 30 80 56 6 3 5,84 4
120 150 M 16 269R16 22 14,7 17,0 30 80 56 6 3 6,60 4
150 185 M 10 270R10 25 16,3 10,5 30 90 60 6 3 8,50 4
150 185 M 12 270R12 25 16,3 13,0 30 90 60 6 3 7,73 4
150 185 M 16 270R16 25 16,3 17,0 30 90 60 6 3 7,60 4
150 185 M 20 **270R20 25 16,3 21,0 30 90 60 6 3 8,20 4
185 240 M 10 271R10 28 18,3 10,5 30 91 60 6 3 11,00 4
185 240 M 12 271R12 28 18,3 13,0 30 91 60 6 3 9,88 4
185 240 M 16 271R16 28 18,3 17,0 30 91 60 6 3 10,10 4
185 240 M 20 **271R20 28 18,3 21,0 30 91 60 6 3 10,00 4
240 300 M 10 **272R10 32 21,0 10,5 38 103 70 8 3 15,50 4
240 300 M 12 272R12 32 21,0 13,0 38 103 70 8 3 13,80 4
240 300 M 16 272R16 32 21,0 17,0 38 103 70 8 3 13,48 4
240 300 M 20 272R20 32 21,0 21,0 38 103 70 8 3 15,00 4
300 - M 12 273R12 34 23,3 13,0 38 103 70 8 3 17,60 1
300 - M 16 273R16 34 23,3 17,0 38 103 70 8 3 17,28 1
300 - M 20 273R20 34 23,3 21,0 38 103 70 8 3 17,40 1
400 - M 12 274R12 38 26,0 13,0 38 116 73 - 4 38,00 1
400 - M 16 274R16 38 26,0 17,0 38 116 73 - 4 37,40 1
400 - M 20 274R20 38 26,0 21,0 38 116 73 - 4 40,20 1
500 - M 12 275R12 44 29,0 13,0 44 122 79 - 4 43,70 1
500 - M 16 275R16 44 29,0 17,0 44 122 79 - 4 43,30 1
500 - M 20 275R20 44 29,0 21,0 44 122 79 - 4 43,00 1
  • Жилу sm/se требуется предварительно скруглить
  • * - Размеры наконечников не определены стандартом DIN.
  • rm - круглый многопроволочный проводник;
  • sm - секторный многопроволочный проводник;
  • se - секторный сплошной проводник.
