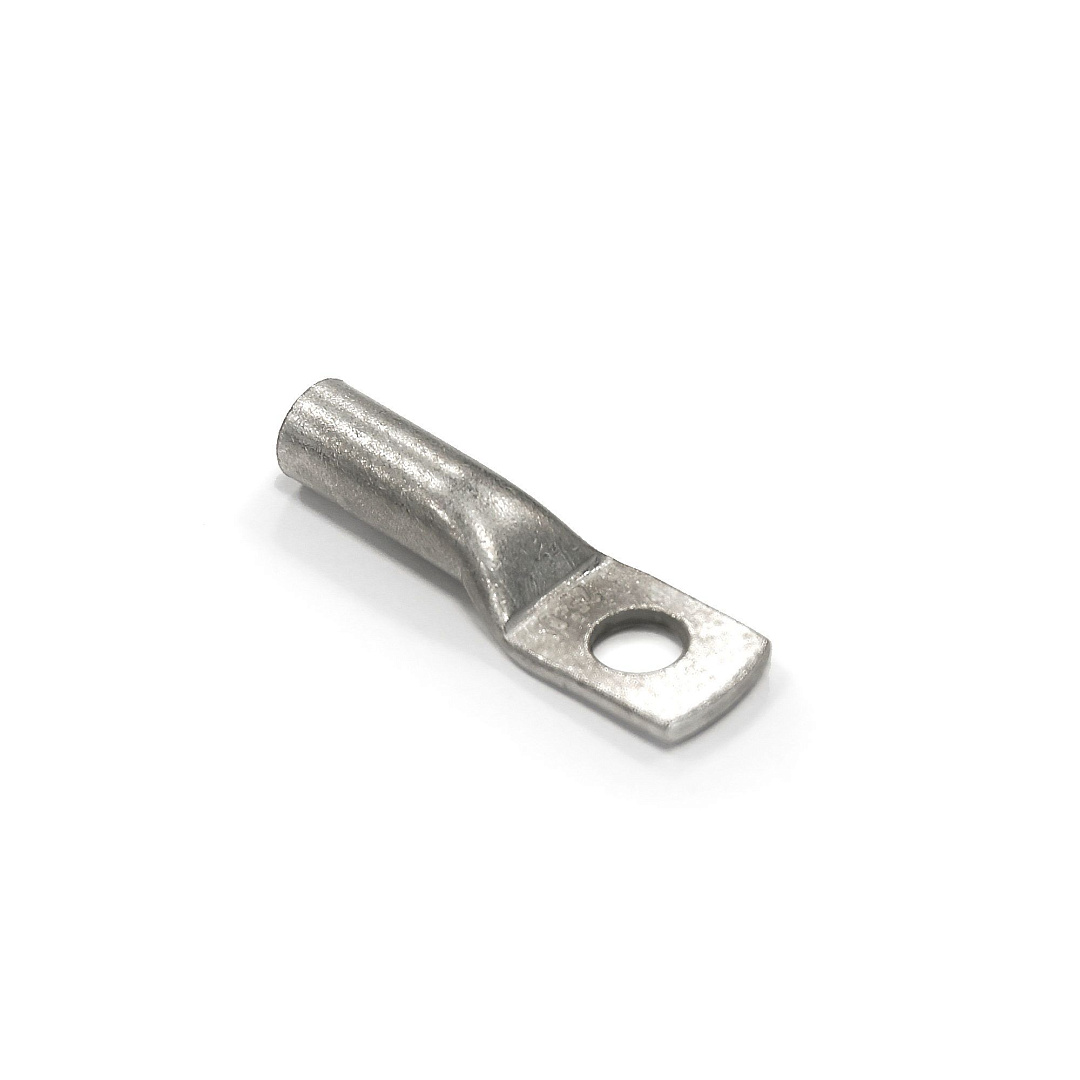

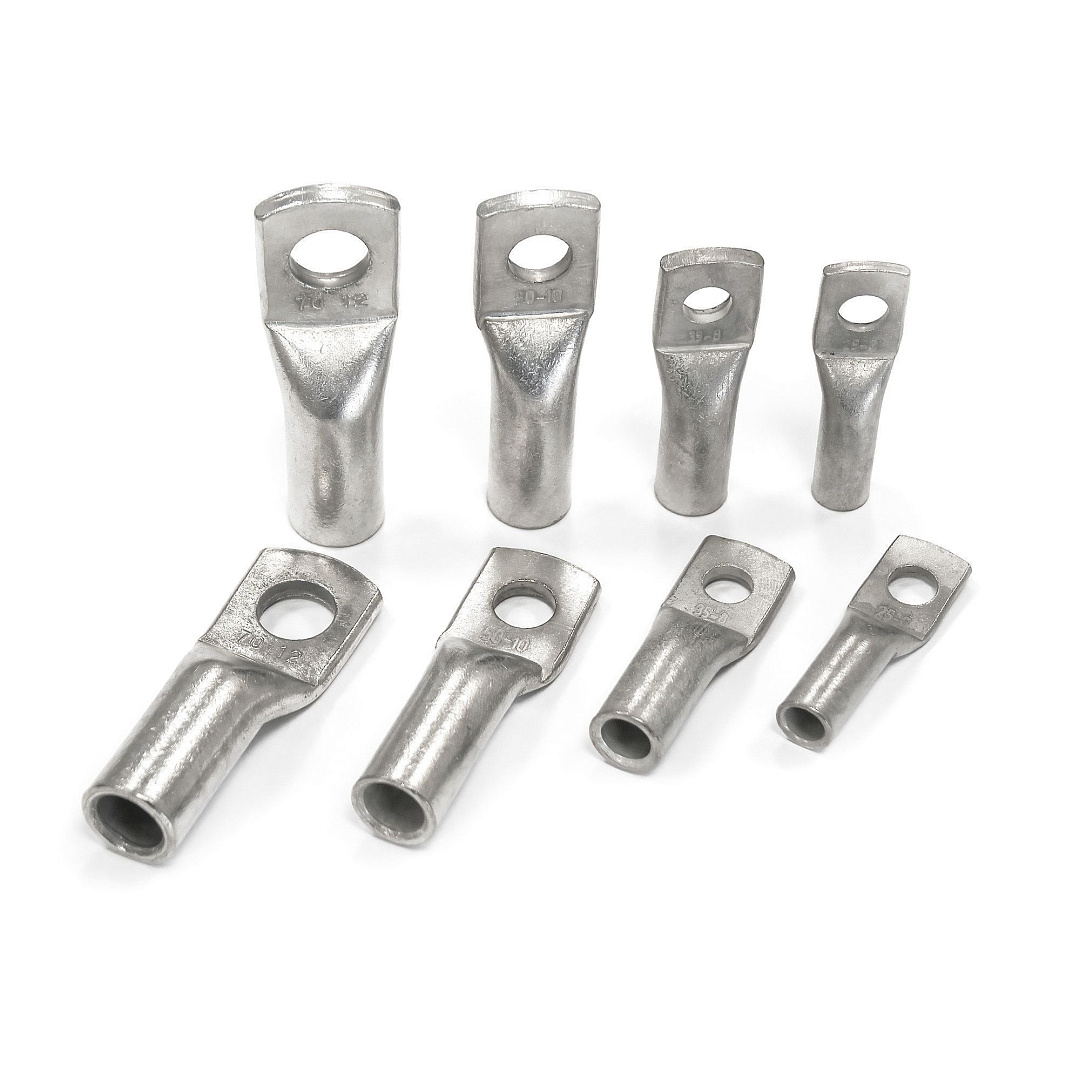

Наконечник кабельный ТМЛ ЮМП трубчатый медный лужёный DIN-типа

Трубчатые медные наконечники приближенные к исполнению, соответствующему европейскому стандарту DIN 46235. Отличаются большим количеством меди в наконечнике, по сравнению с ТМЛ наконечниками других типов. У наконечников DIN-типа стенки хвостовика толще, а длина увеличена, что позволяет использовать их для более высоких значений токовой нагрузки.

ТМЛ(ЮМП) наконечники DIN-типа предлагаются в диапазоне размеров номинальных сечений от 6 до 630 мм2. Кроме прямого выпускаются в угловом исполнении 90 и 45 градусов.

Описание
Параметры

Трубчатые медные наконечники приближенные к исполнению, соответствующему европейскому стандарту DIN 46235. Отличаются большим количеством меди в наконечнике, по сравнению с ТМЛ наконечниками других типов. У наконечников DIN-типа стенки хвостовика толще, а длина увеличена, что позволяет использовать их для более высоких значений токовой нагрузки.

ТМЛ(ЮМП) наконечники DIN-типа предлагаются в диапазоне размеров номинальных сечений от 6 до 630 мм2. Кроме прямого выпускаются в угловом исполнении 90 и 45 градусов.

Обозначение   Размеры (мм)
a b C1 C2 d1 d2 d3* L S
min   ± -3 min   ± H12 2   ±
elcТМЛ(DIN)-6-5-ЮМП 10 8,5 1 9 6 3,8 0,3 5,3 5,5 24 1,5 0,5
elcТМЛ(DIN)-6-6-ЮМП 10,5 8 3,8 6,4 5,5
elcТМЛ(DIN)-10-5-ЮМП 9 9 6 4,5 5,3 6 27
elcТМЛ(DIN)-10-6-ЮМП 10,5 8 4,5 6,4 6
elcТМЛ(DIN)-16-6-ЮМП 20 13 10,5 8 5,5 6,4 8,5 36 2,5
elcТМЛ(DIN)-16-8-ЮМП 13 13 10 5,5 8,4 8,5
elcТМЛ(DIN)-16-10-ЮМП 17 15 12 5,5 10,5 8,5
elcТМЛ(DIN)-25-6-ЮМП 14 10,5 8 7 6,4 10 38 3
elcТМЛ(DIN)-25-8-ЮМП 16 13 10 7 8,4 10
elcТМЛ(DIN)-25-10-ЮМП 17 15 12 7 10,5 10
elcТМЛ(DIN)-25-12-ЮМП 19 16 13 7 13 10
elcТМЛ(DIN)-35-8-ЮМП 17 13 10 8,2 8,4 12,5 42 2,5
elcТМЛ(DIN)-35-10-ЮМП 19 15 12 8,2 10,5 12,5
elcТМЛ(DIN)-35-12-ЮМП 21 16 13 8,2 13 12,5
elcТМЛ(DIN)-50-8-ЮМП 28 20 13 10 10 8,4 14,5 52 4
elcТМЛ(DIN)-50-10-ЮМП 22 15 12 10 10,5 14,5
elcТМЛ(DIN)-50-12-ЮМП 24 16 13 10 13 14,5
elcТМЛ(DIN)-50-16-ЮМП 28 19 16 10 17 14,5
elcТМЛ(DIN)-70-8-ЮМП 24 13 10 11,5 8,4 16,5 55 4,5
elcТМЛ(DIN)-70-10-ЮМП 24 15 12 11,5 10,5 16,5
elcТМЛ(DIN)-70-12-ЮМП 24 16 13 11,5 13 16,5
elcТМЛ(DIN)-70-16-ЮМП 30 19 16 11,5 17 16,5
elcТМЛ(DIN)-95-10-ЮМП 35 28 2 15 12 13,5 10,5 19 65 5
elcТМЛ(DIN)-95-12-ЮМП 28 16 13 13,5 13 19
elcТМЛ(DIN)-95-16-ЮМП 32 19 16 13,5 17 19
elcТМЛ(DIN)-120-10-ЮМП 32 15 12 15,5 10,5 21 70 5,5
elcТМЛ(DIN)-120-12-ЮМП 32 16 13 15,5 13 21
elcТМЛ(DIN)-120-16-ЮМП 32 19 16 15,5 17 21
elcТМЛ(DIN)-120-20-ЮМП 38 22 20 15,5 21 21
elcТМЛ(DIN)-150-10-ЮМП 34 15 12 17 10,5 23,5 78 6
elcТМЛ(DIN)-150-12-ЮМП 34 16 13 17 13 23,5
elcТМЛ(DIN)-150-16-ЮМП 34 19 16 17 17 23,5
elcТМЛ(DIN)-150-20-ЮМП 40 22 20 17 21 23,5
elcТМЛ(DIN)-185-10-ЮМП 40 37 15 12 19 0,4 10,5 25,5 82
elcТМЛ(DIN)-185-12-ЮМП 37 16 13 19 13 25,5
elcТМЛ(DIN)-185-16-ЮМП 37 19 16 19 17 25,5
elcТМЛ(DIN)-185-20-ЮМП 40 22 20 19 21 25,5
elcТМЛ(DIN)-240-12-ЮМП 42 16 13 21,5 13 29 92 6,5
elcТМЛ(DIN)-240-16-ЮМП 42 19 16 21,5 17 29
elcТМЛ(DIN)-240-20-ЮМП 45 22 20 21,5 21 29
elcТМЛ(DIN)-300-16-ЮМП 50 48 19 16 24,5 17 32 100 7
elcТМЛ(DIN)-300-20-ЮМП 22 20 24,5 21 32
elcТМЛ(DIN)-400-16 -ЮМП 70 55 25 16 27,5 17 38,5 115 10 1
elcТМЛ(DIN)-400-20-ЮМП 20 27,5 21 38,5
elcТМЛ(DIN)-500-20-ЮМП 60 31 0,5 21 42 125
elcТМЛ(DIN)-625-20-ЮМП 60 34,5 21 44 135


* - Отклонение допуска A в соответствии с DIN 1754 часть 1
