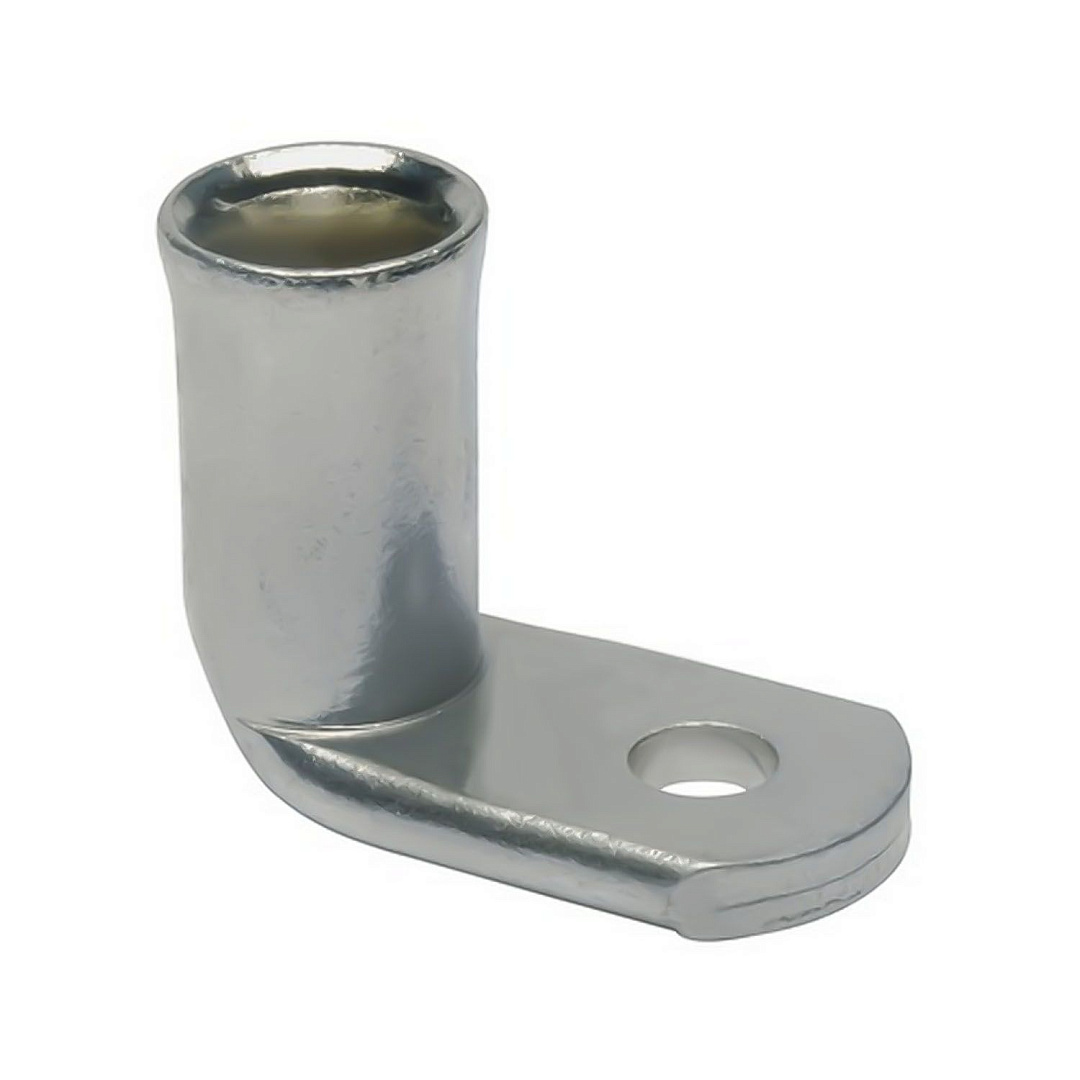

Наконечник кабельный ТМЛ ЮМП трубчатый медный лужёный F-типа для гибких жил угловой 90 градусов
Трубчатые медные наконечники, рассчитанные на применение для оконцевания тонкопроволочных медных жил кабелей 5 и 6 класса гибкости, используемых там, где электрооборудование испытывает усиленную вибрационную и ударную механическую нагрузку. Например, в электрооборудовании подвижного состава для железных дорог, в деревообрабатывающих станках и т.д. Наконечники F-типа отличаются характерной формой хвостовика с раструба, облегчающем заправку жил особогибких кабелей внутрь хвостовика. Как и в случае с R-типом, наконечники серии F присутствуют в каталогах европейских производителей, так что также решают задачу по импортозамещению.
ТМЛ(ЮМП) наконечники F-серии предлагаются в диапазоне размеров номинальных сечений от 10 до 300 мм2. Кроме прямого выпускаются в угловом исполнении 90 градусов.
Трубчатые медные наконечники, рассчитанные на применение для оконцевания тонкопроволочных медных жил кабелей 5 и 6 класса гибкости, используемых там, где электрооборудование испытывает усиленную вибрационную и ударную механическую нагрузку. Например, в электрооборудовании подвижного состава для железных дорог, в деревообрабатывающих станках и т.д. Наконечники F-типа отличаются характерной формой хвостовика с раструба, облегчающем заправку жил особогибких кабелей внутрь хвостовика. Как и в случае с R-типом, наконечники серии F присутствуют в каталогах европейских производителей, так что также решают задачу по импортозамещению.
ТМЛ(ЮМП) наконечники F-серии предлагаются в диапазоне размеров номинальных сечений от 10 до 300 мм2. Кроме прямого выпускаются в угловом исполнении 90 градусов.
| Обозначение | Параметры, мм | ||||||||
| d1 | а | b | d2 | d4 | C1 | l3 | |||
| допуск | min. | max. | H12 | допуск | -3 | min. | |||
| ТМЛ-F(90)-10-5-ЮМП | 5,5 | ±0,3 | 14 | 12 | 5,3 | 8 | ±0,3 | 6,25 | 7,5 |
| ТМЛ-F(90)-10-6-ЮМП | 5,5 | 14 | 12 | 6,5 | 8 | 6,25 | 7,5 | ||
| ТМЛ-F(90)-10-8-ЮМП | 5,5 | 14 | 16 | 8,5 | 8 | 8,5 | 9,5 | ||
| ТМЛ-F(90)-10-10-ЮМП | 5,5 | 14 | 16 | 10,5 | 8 | 10,5 | 11,5 | ||
| ТМЛ-F(90)-10-12-ЮМП | 5,5 | 14 | 19 | 13 | 8 | 12 | 13 | ||
| ТМЛ-F(90)-16-5-ЮМП | 6,6 | 15 | 13 | 5,3 | 9,5 | 6,25 | 7,5 | ||
| ТМЛ-F(90)-16-6-ЮМП | 6,6 | 15 | 13 | 6,5 | 9,5 | 6,25 | 7,5 | ||
| ТМЛ-F(90)-16-8-ЮМП | 6,6 | 15 | 16 | 8,5 | 9,5 | 10 | 10 | ||
| ТМЛ-F(90)-16-10-ЮМП | 6,6 | 15 | 17 | 10,5 | 9,5 | 12 | 12 | ||
| ТМЛ-F(90)-16-12-ЮМП | 6,6 | 15 | 19 | 13 | 9,5 | 13 | 13 | ||
| ТМЛ-F(90)-25-5-ЮМП | 7,9 | 17 | 15 | 5,3 | 11 | 7,5 | 7,5 | ||
| ТМЛ-F(90)-25-6-ЮМП | 7,9 | 17 | 15 | 6,5 | 11 | 7,5 | 7,5 | ||
| ТМЛ-F(90)-25-8-ЮМП | 7,9 | 17 | 17 | 8,5 | 11 | 10 | 10 | ||
| ТМЛ-F(90)-25-10-ЮМП | 7,9 | 17 | 17 | 10,5 | 11 | 12 | 12 | ||
| ТМЛ-F(90)-25-12-ЮМП | 7,9 | 17 | 19 | 13 | 11 | 13 | 13 | ||
| ТМЛ-F(90)-35-6-ЮМП | 9,2 | 19 | 17 | 6,5 | 12,5 | 7,5 | 7,5 | ||
| ТМЛ-F(90)-35-8-ЮМП | 9,2 | 19 | 18 | 8,5 | 12,5 | 10 | 10 | ||
| ТМЛ-F(90)-35-10-ЮМП | 9,2 | 19 | 18 | 10,5 | 12,5 | 12 | 12 | ||
| ТМЛ-F(90)-35-12-ЮМП | 9,2 | 19 | 19 | 13 | 12,5 | 13 | 13 | ||
| ТМЛ-F(90)-35-14-ЮМП | 9,2 | 19 | 21 | 15 | 12,5 | 14,5 | 14,5 | ||
| ТМЛ-F(90)-50-6-ЮМП | 11 | 21 | 21 | 6,5 | 15 | 10 | 10 | ||
| ТМЛ-F(90)-50-8-ЮМП | 11 | 21 | 21 | 8,5 | 15 | 10 | 10 | ||
| ТМЛ-F(90)-50-10-ЮМП | 11 | 21 | 21 | 10,5 | 15 | 12 | 12 | ||
| ТМЛ-F(90)-50-12-ЮМП | 11 | 21 | 21 | 13 | 15 | 13 | 13 | ||
| ТМЛ-F(90)-50-14-ЮМП | 11 | 21 | 23 | 15 | 15 | 14,5 | 14,5 | ||
| ТМЛ-F(90)-50-16-ЮМП | 11 | 21 | 28 | 17 | 15 | 16 | 16 | ||
| ТМЛ-F(90)-70-8-ЮМП | 13 | 25 | 25 | 8,5 | 17 | 10 | 10 | ||
| ТМЛ-F(90)-70-10-ЮМП | 13 | 25 | 25 | 11 | 17 | 12 | 12 | ||
| ТМЛ-F(90)-70-12-ЮМП | 13 | 25 | 25 | 13 | 17 | 13 | 13 | ||
| ТМЛ-F(90)-70-14-ЮМП | 13 | 25 | 25 | 15 | 17 | 14,5 | 14,5 | ||
| ТМЛ-F(90)-70-16-ЮМП | 13 | 25 | 25 | 17 | 17 | 16 | 16 | ||
| ТМЛ-F(90)-95-8-ЮМП | 14,5 | 26 | 28 | 8,5 | 19 | 12 | 12 | ||
| ТМЛ-F(90)-95-10-ЮМП | 14,5 | 26 | 28 | 11 | 19 | 12 | 12 | ||
| ТМЛ-F(90)-95-12-ЮМП | 14,5 | 26 | 28 | 13 | 19 | 13 | 13 | ||
| ТМЛ-F(90)-95-14-ЮМП | 14,5 | 26 | 28 | 15 | 19 | 14,5 | 14,5 | ||
| ТМЛ-F(90)-95-16-ЮМП | 14,5 | 26 | 28 | 17 | 19 | 16 | 16 | ||
| ТМЛ-F(90)-120-10-ЮМП | 16,2 | 30 | 30 | 11 | 21 | 14 | 14 | ||
| ТМЛ-F(90)-120-12-ЮМП | 16,2 | 30 | 30 | 13 | 21 | 15 | 15 | ||
| ТМЛ-F(90)-120-14-ЮМП | 16,2 | 30 | 30 | 15 | 21 | 15 | 15 | ||
| ТМЛ-F(90)-120-16-ЮМП | 16,2 | 30 | 30 | 17 | 21 | 16 | 16 | ||
| ТМЛ-F(90)-120-20-ЮМП | 16,2 | 30 | 36 | 21 | 21 | 22 | 22 | ||
| ТМЛ-F(90)-150-10-ЮМП | 18 | 32 | 34 | 11 | 23 | 15 | 16 | ||
| ТМЛ-F(90)-150-12-ЮМП | 18 | 32 | 34 | 13 | 23 | 16 | 17 | ||
| ТМЛ-F(90)-150-14-ЮМП | 18 | 32 | 34 | 15 | 23 | 18 | 19 | ||
| ТМЛ-F(90)-150-16-ЮМП | 18 | 32 | 34 | 17 | 23 | 19 | 20 | ||
| ТМЛ-F(90)-150-20-ЮМП | 18 | 32 | 40 | 21 | 23 | 21 | 22 | ||
| ТМЛ-F(90)-185-12-ЮМП | 20,6 | ±0,4 | 35 | 39 | 13 | 26 | ±0,4 | 21,5 | 19 |
| ТМЛ-F(90)-185-14-ЮМП | 20,6 | 35 | 39 | 15 | 26 | 21,5 | 19 | ||
| ТМЛ-F(90)-185-16-ЮМП | 20,6 | 35 | 39 | 17 | 26 | 21,5 | 19 | ||
| ТМЛ-F(90)-185-20-ЮМП | 20,6 | 35 | 39 | 21 | 26 | 21,5 | 19 | ||
| ТМЛ-F(90)-240-16-ЮМП | 23,1 | 35 | 41 | 17 | 28 | 19 | 20 | ||
