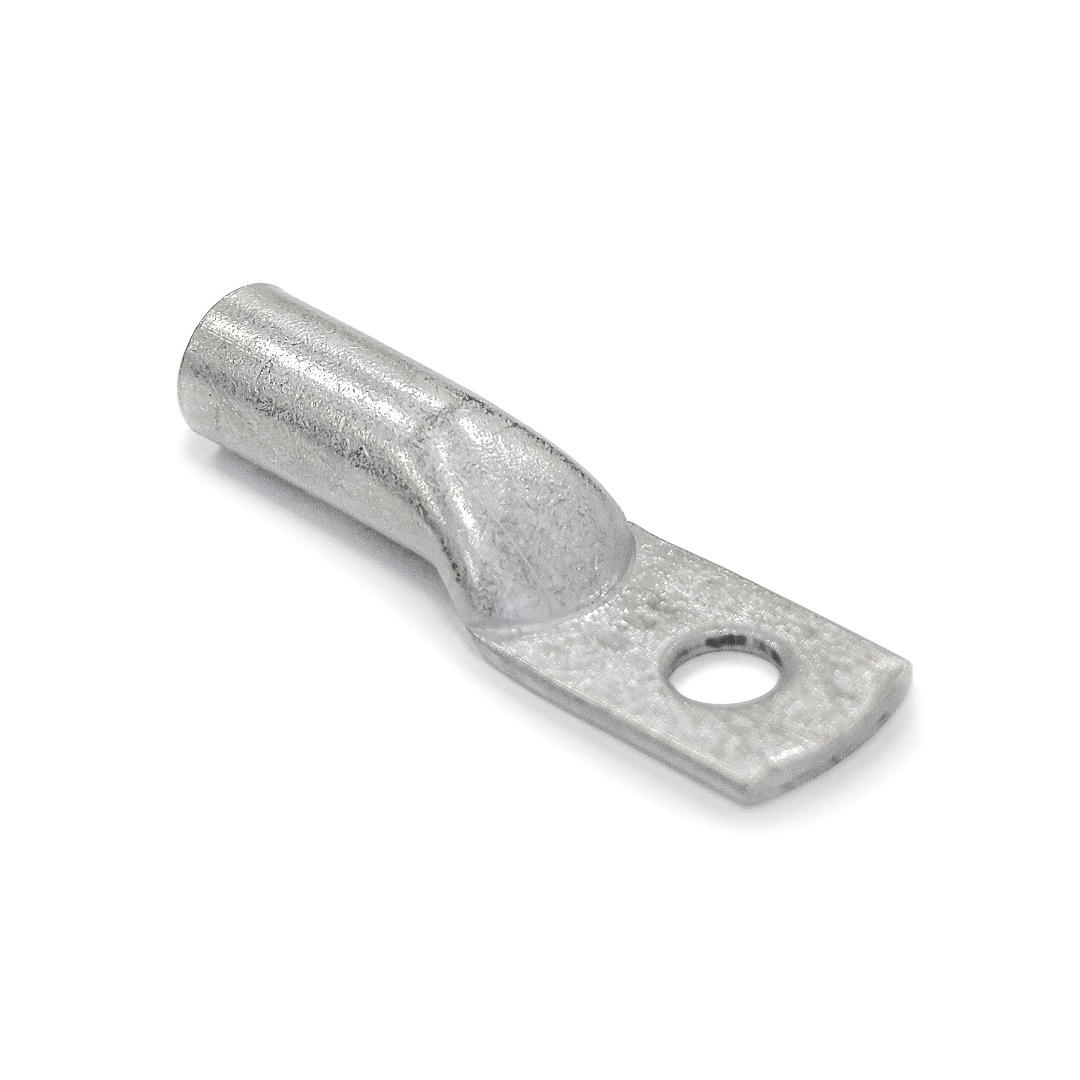

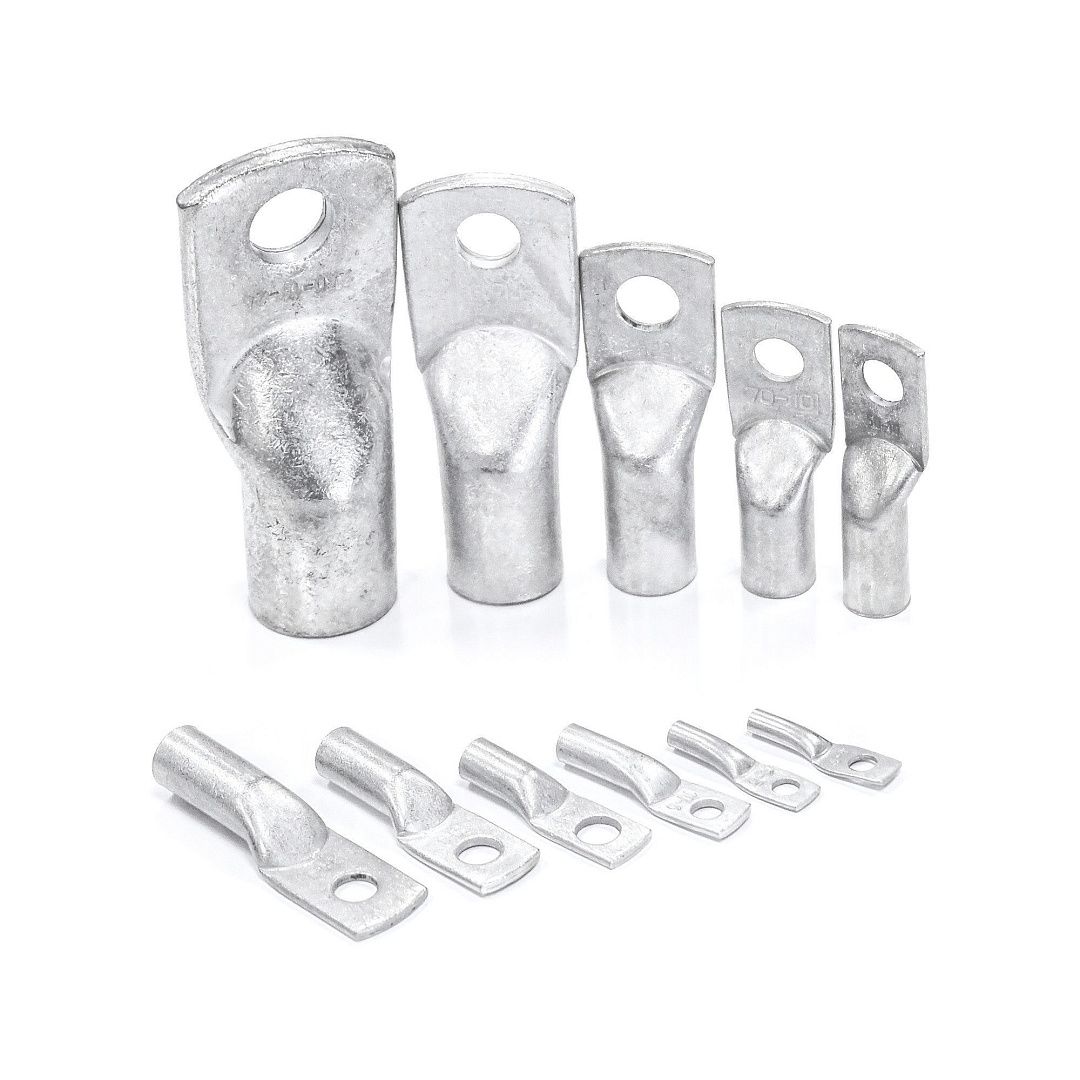

Наконечник кабельный ТМЛ ЮМП трубчатый медный лужёный под опрессовку
Медные наконечники российского стандарта, широко используемые во всех сферах промышленного производства электротехнического оборудования, транспортного машиностроения, строительства и промышленного электромонтажа.

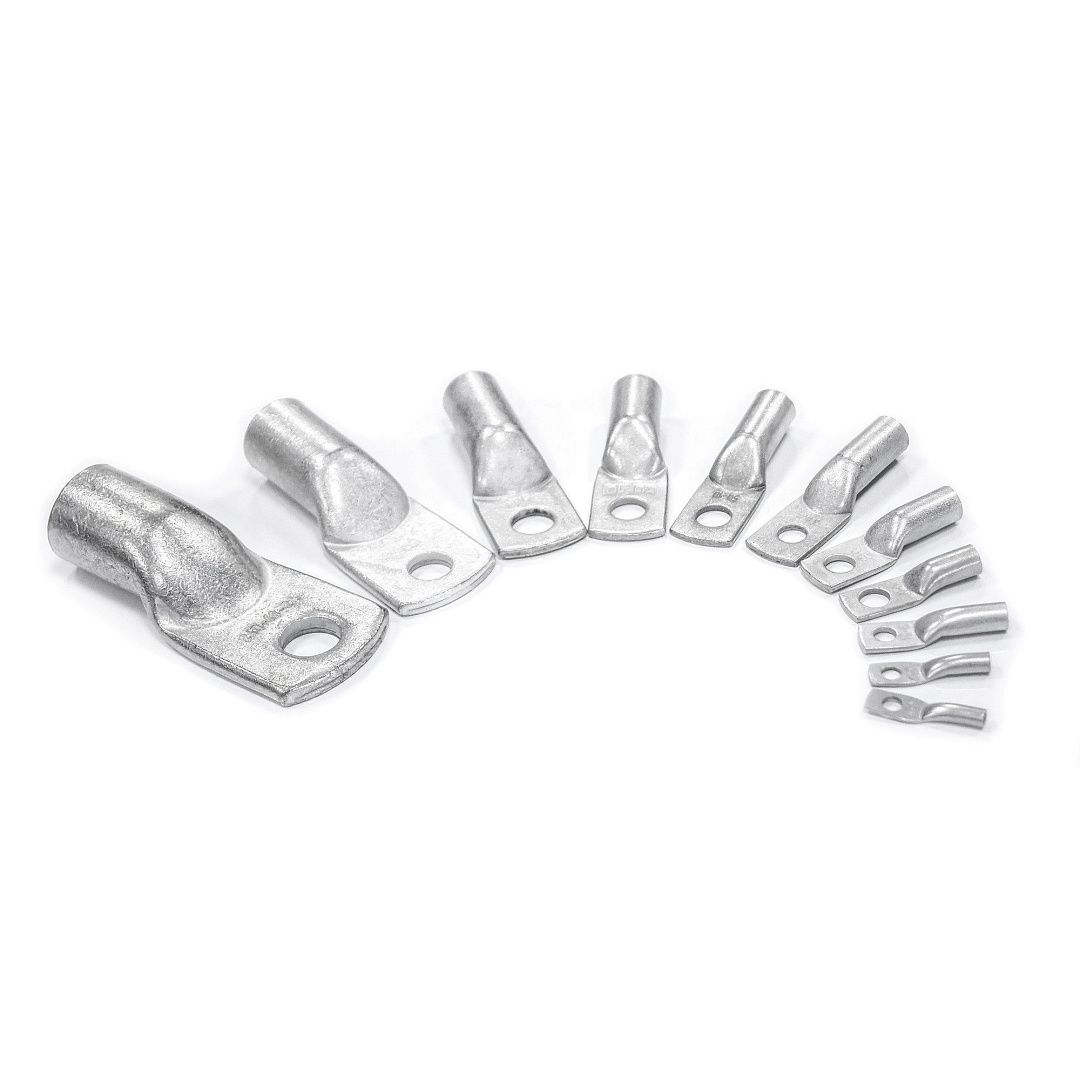

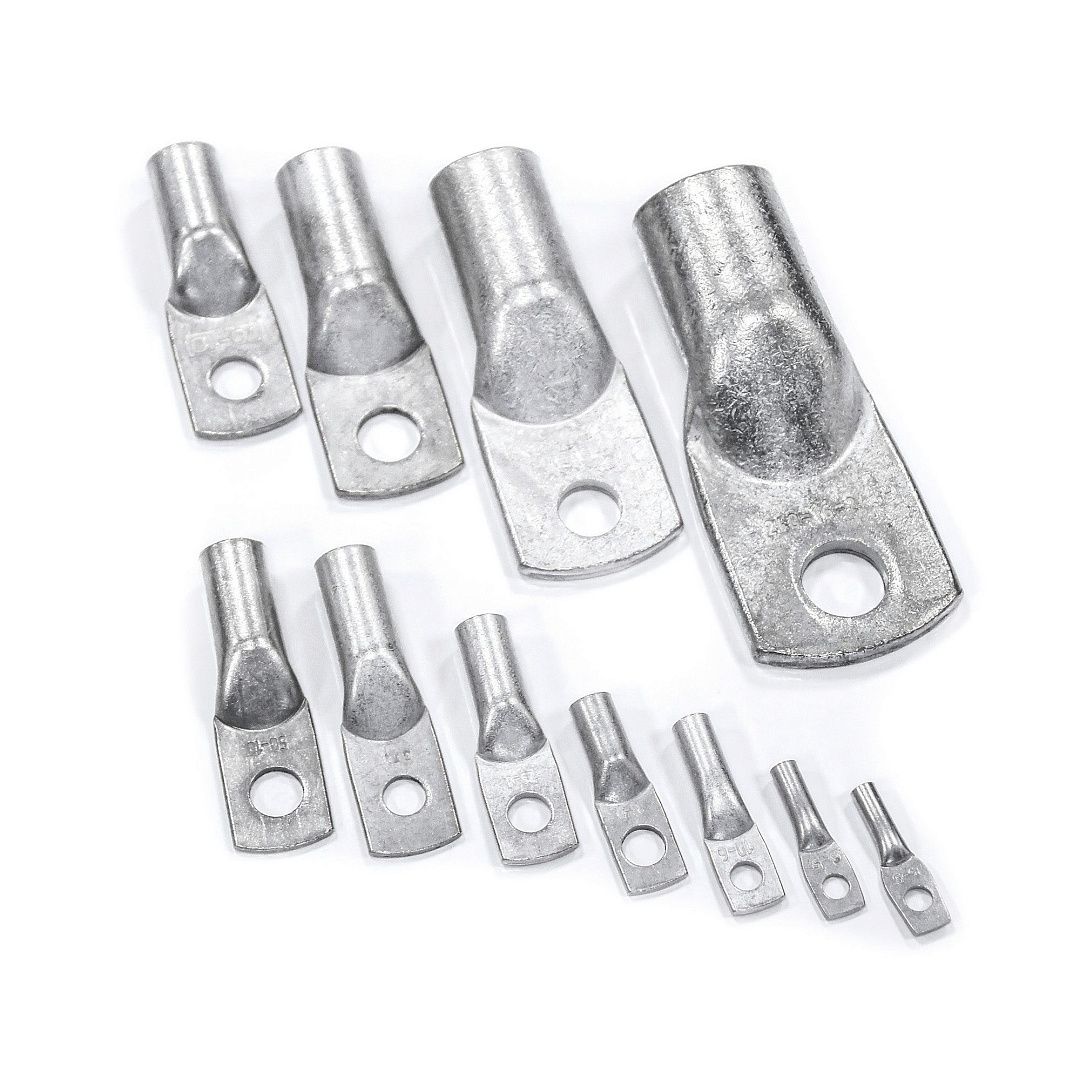

Наконечники предлагаются в диапазоне размеров номинальных сечений от 2,5 до 300 мм2. Кроме прямых ТМЛ наконечников возможен заказ наконечников угловых 90 градусов.
Медные наконечники российского стандарта, широко используемые во всех сферах промышленного производства электротехнического оборудования, транспортного машиностроения, строительства и промышленного электромонтажа.
Наконечники предлагаются в диапазоне размеров номинальных сечений от 2,5 до 300 мм2. Кроме прямых ТМЛ наконечников возможен заказ наконечников угловых 90 градусов.
| Артикул для заказа |
Типовой размер наконечника |
Сеч. жилы мм2 | Отв. под болт | Кол-во в упак. шт. | Вес 1 шт. г | D | d | d1 | L | l min | l1 | l2 | S | B max |
| elcТМЛ-2.5-4-2.6-ЮМП | 2,5-4-2,6 | 2,5 | 4 | 100 | 3,1 | 4,3 | 4,7 | 2,7 | 28±1,0 | 10,0 | 12,5±0,3 | 5,2±0,3 | 1,3 | 8,0 |
| elcТМЛ-2.5-5-2.6-ЮМП | 2,5-5-2,6 | 2,5 | 5 | 100 | 3,1 | 5,3 | 4,7 | 2,7 | 28±1,0 | 10,0 | 12,5±0,3 | 6,5±0,3 | 1,1 | 10,0 |
| elcТМЛ-2.5-6-2.6-ЮМП | 2,5-6-2,6 | 2,5 | 6 | 100 | 3,1 | 6,4 | 4,7 | 2,7 | 30±1,0 | 10,0 | 14±0,3 | 7±0,3 | 1,0 | 12,0 |
| elcТМЛ-4-4-3-ЮМП | 4-4-3 | 4 | 4 | 100 | 3,6 | 4,3 | 5,0 | 3,4 | 32±1,0 | 12,0 | 16±0,4 | 5±0,4 | 1,3 | 8,0 |
| elcТМЛ-4-5-3-ЮМП | 4-5-3 | 4 | 5 | 100 | 3,6 | 5,3 | 5,0 | 3,4 | 32±1,0 | 12,0 | 15±0,4 | 7±0,4 | 1,0 | 10,0 |
| elcТМЛ-4-6-3-ЮМП | 4-6-3 | 4 | 6 | 100 | 3,6 | 6,4 | 5,0 | 3,4 | 32±1,0 | 12,0 | 16±0,4 | 8,5±0,4 | 0,9 | 12,0 |
| elcТМЛ-6-4-4-ЮМП | 6-4-4 | 6 | 4 | 100 | 3,9 | 4,3 | 5,5 | 3,9 | 32±1,0 | 12,0 | 15,5±0,4 | 7,2±0,4 | 1,3 | 9,0 |
| elcТМЛ-6-5-4-ЮМП | 6-5-4 | 6 | 5 | 100 | 3,9 | 5,3 | 5,5 | 3,9 | 32±1,0 | 12,0 | 15±1 | 6,5±0,4 | 1,1 | 10,0 |
| elcТМЛ-6-6-4-ЮМП | 6-6-4 | 6 | 6 | 100 | 3,9 | 6,4 | 5,5 | 3,9 | 32±1,0 | 12,0 | 15±0,4 | 7±0,4 | 1,0 | 16,0 |
| elcТМЛ-10-5-5-ЮМП | 10-5-5 | 10 | 5 | 100 | 9,8 | 5,3 | 7,8 | 5,8 | 40±1,0 | 14,0 | 18±0,6 | 7±0,6 | 1,9 | 11,0 |
| elcТМЛ-10-6-5-ЮМП | 10-6-5 | 10 | 6 | 100 | 9,8 | 6,4 | 7,8 | 5,8 | 40±1,0 | 14,0 | 16,5±0,6 | 7±0,5 | 2,0 | 14,0 |
| elcТМЛ-10-8-5-ЮМП | 10-8-5 | 10 | 8 | 100 | 9,8 | 8,4 | 7,8 | 5,8 | 40±1,0 | 14,0 | 20±0,6 | 11±0,5 | 1,9 | 16,0 |
| elcТМЛ-16-6-6-ЮМП | 16-6-6 | 16 | 6 | 100 | 11,6 | 6,4 | 8,8 | 6,6 | 40±1,0 | 14,0 | 18±0,6 | 7,5±0,5 | 2,2 | 14,0 |
| elcТМЛ-16-8-6-ЮМП | 16-8-6 | 16 | 8 | 100 | 11,6 | 8,4 | 8,8 | 6,6 | 40±1,0 | 14,0 | 19,5±0,6 | 8,2±0,5 | 2,0 | 16,0 |
| elcТМЛ-25-6-7-ЮМП | 25-6-7 | 25 | 6 | 100 | 17,9 | 6,4 | 9,8 | 7,6 | 45±1,0 | 20,0 | 20±0,6 | 8,5±0,5 | 2,0 | 15,0 |
| elcТМЛ-25-8-7-ЮМП | 25-8-7 | 25 | 8 | 100 | 17,9 | 8,4 | 9,8 | 7,6 | 45±1,0 | 20,0 | 21±0,6 | 10±0,5 | 2,0 | 16,0 |
| elcТМЛ-25-6-8-ЮМП | 25-6-8 | 25 | 6 | 100 | 18,9 | 6,4 | 10,8 | 8,6 | 50±1,0 | 20,0 | 20±0,6 | 8,5±0,5 | 2,0 | 16,0 |
| elcТМЛ-25-8-8-ЮМП | 25-8-8 | 25 | 8 | 100 | 18,9 | 8,4 | 10,8 | 8,6 | 50±1,0 | 20,0 | 22±0,6 | 10±0,5 | 2,0 | 16,0 |
| elcТМЛ-25-10-8-ЮМП | 25-10-8 | 25 | 10 | 100 | 18,9 | 10,5 | 10,8 | 8,6 | 50±1,0 | 20,0 | 21±0,6 | 10±0,5 | 2,2 | 20,0 |
| elcТМЛ-35-8-9-ЮМП | 35-8-9 | 35 | 8 | 50 | 27,3 | 8,4 | 11,5 | 9,3 | 60±1,5 | 24,0 | 22±0,6 | 11,5±0,5 | 2,0 | 18,0 |
| elcТМЛ-35-10-9-ЮМП | 35-10-9 | 35 | 10 | 50 | 27,3 | 10,5 | 11,5 | 9,3 | 60±1,5 | 24,0 | 22±0,6 | 11±0,5 | 2,0 | 20,0 |
| elcТМЛ-35-12-9-ЮМП | 35-12-9 | 35 | 12 | 50 | 27,3 | 13,0 | 11,5 | 9,3 | 60±1,5 | 24,0 | 22±0,6 | 10±0,5 | 2,1 | 22,0 |
| elcТМЛ-35-8-10-ЮМП | 35-8-10 | 35 | 8 | 50 | 27,6 | 8,4 | 12,7 | 10,5 | 63±1,5 | 24,0 | 25±0,6 | 11,5±0,5 | 2,1 | 20,0 |
| elcТМЛ-35-10-10-ЮМП | 35-10-10 | 35 | 10 | 50 | 27,6 | 10,5 | 12,7 | 10,5 | 63±1,5 | 24,0 | 24±0,6 | 12,5±0,5 | 2,0 | 20,0 |
| elcТМЛ-35-12-10-ЮМП | 35-12-10 | 35 | 12 | 50 | 27,6 | 13,0 | 12,7 | 10,5 | 63±1,5 | 24,0 | 24±0,6 | 11±0,5 | 2,1 | 22,0 |
| elcТМЛ-50-8-11-ЮМП | 50-8-11 | 50 | 8 | 50 | 31,4 | 8,4 | 13,5 | 11,3 | 63±1,5 | 24,0 | 21±0,6 | 10,5±0,5 | 2,1 | 20,0 |
| elcТМЛ-50-10-11-ЮМП | 50-10-11 | 50 | 10 | 50 | 31,4 | 10,5 | 13,5 | 11,3 | 63±1,5 | 24,0 | 25±0,6 | 12,5±0,5 | 2,1 | 22,0 |
| elcТМЛ-50-12-11-ЮМП | 50-12-11 | 50 | 12 | 50 | 31,4 | 13,0 | 13,5 | 11,3 | 63±1,5 | 24,0 | 25±0,6 | 12,5±0,5 | 2,0 | 24,0 |
| elcТМЛ-50-8-12-ЮМП | 50-8-12 | 50 | 8 | 50 | 34,5 | 8,4 | 14,8 | 12,4 | 65±1,5 | 24,0 | 21±0,6 | 10,5±0,5 | 2,3 | 22,0 |
| elcТМЛ-50-10-12-ЮМП | 50-10-12 | 50 | 10 | 50 | 34,5 | 10,5 | 14,8 | 12,4 | 65±1,5 | 24,0 | 25,5±0,6 | 12,5±0,5 | 2,3 | 22,0 |
| elcТМЛ-50-12-12-ЮМП | 50-12-12 | 50 | 12 | 50 | 34,5 | 13,0 | 14,8 | 12,4 | 65±1,5 | 24,0 | 25±0,6 | 12,5±0,5 | 2,2 | 24,0 |
| elcТМЛ-70-10-13-ЮМП | 70-10-13 | 70 | 10 | 25 | 37,4 | 10,5 | 15,5 | 13,1 | 65±1,5 | 26,0 | 27±0,6 | 12,5±0,5 | 2,3 | 24,0 |
| elcТМЛ-70-12-13-ЮМП | 70-12-13 | 70 | 12 | 25 | 37,4 | 13,0 | 15,5 | 13,1 | 65±1,5 | 26,0 | 27±0,6 | 13,5±0,5 | 2,3 | 24,0 |
| elcТМЛ-95-10-15-ЮМП | 95-10-15 | 95 | 10 | 25 | 65,4 | 10,5 | 18,5 | 15,5 | 75±1,5 | 32,0 | 27±0,6 | 12,5±0,5 | 2,7 | 28,0 |
| elcТМЛ-95-12-15-ЮМП | 95-12-15 | 95 | 12 | 25 | 65,4 | 13,0 | 18,5 | 15,5 | 75±1,5 | 32,0 | 27±0,6 | 13,5±0,5 | 2,9 | 28,0 |
| elcТМЛ-95-10-16-ЮМП | 95-10-16 | 95 | 10 | 25 | 71,9 | 10,5 | 19,0 | 16,0 | 75±1,5 | 32,0 | 27±0,6 | 13,5±0,5 | 2,9 | 30,0 |
| elcТМЛ-95-12-16-ЮМП | 95-12-16 | 95 | 12 | 25 | 71,9 | 13,0 | 19,0 | 16,0 | 75±1,5 | 32,0 | 27±0,6 | 13,5±0,5 | 2,9 | 30,0 |
| elcТМЛ-120-12-17-ЮМП | 120-12-17 | 120 | 12 | 10 | 104,5 | 13,0 | 21,0 | 17,0 | 81±2,0 | 32,0 | 29±0,8 | 14±0,5 | 3,8 | 34,0 |
| elcТМЛ-120-16-17-ЮМП | 120-16-17 | 120 | 16 | 10 | 104,5 | 17,0 | 21,0 | 17,0 | 81±2,0 | 32,0 | 32±0,8 | 16±0,5 | 3,9 | 34,0 |
| elcТМЛ-120-12-18-ЮМП | 120-12-18 | 120 | 12 | 10 | 111,2 | 13,0 | 22,5 | 18,1 | 85±2,0 | 34,0 | 29±0,8 | 13,5±0,5 | 4,0 | 35,0 |
| elcТМЛ-120-16-18-ЮМП | 120-16-18 | 120 | 16 | 10 | 111,2 | 17,0 | 22,5 | 18,1 | 85±2,0 | 34,0 | 34±0,8 | 16±0,5 | 4,0 | 35,0 |
| elcТМЛ-150-12-19-ЮМП | 150-12-19 | 150 | 12 | 10 | 153,8 | 13,0 | 24,2 | 19,6 | 90±2,0 | 34,0 | 34±0,8 | 13,5±0,5 | 4,4 | 36,0 |
| elcТМЛ-150-16-19-ЮМП | 150-16-19 | 150 | 16 | 10 | 153,8 | 17,0 | 24,2 | 19,6 | 90±2,0 | 34,0 | 34±0,8 | 16±0,5 | 4,4 | 36,0 |
| elcТМЛ-150-12-20-ЮМП | 150-12-20 | 150 | 12 | 10 | 169,2 | 13,0 | 25,0 | 20,4 | 90±2,0 | 34,0 | 34±0,8 | 13,5±0,5 | 4,3 | 38,0 |
| elcТМЛ-150-16-20-ЮМП | 150-16-20 | 150 | 16 | 10 | 169,2 | 17,0 | 25,0 | 20,4 | 90±2,0 | 34,0 | 34±0,8 | 16±0,5 | 4,3 | 38,0 |
| elcТМЛ-185-12-21-ЮМП | 185-12-21 | 185 | 12 | 10 | 181,0 | 13,0 | 26,0 | 21,4 | 95±2,0 | 38,0 | 39,5±1 | 15±0,5 | 4,4 | 40,0 |
| elcТМЛ-185-16-21-ЮМП | 185-16-21 | 185 | 16 | 10 | 181,0 | 17,0 | 26,0 | 21,4 | 95±2,0 | 38,0 | 39,5±1 | 16±0,5 | 4,4 | 40,0 |
| elcТМЛ-185-20-21-ЮМП | 185-20-21 | 185 | 20 | 10 | 181,0 | 21,0 | 26,0 | 21,4 | 95±2,0 | 38,0 | 41±1 | 18,5±0,6 | 4,4 | 40,0 |
| elcТМЛ-185-12-23-ЮМП | 185-16-23 | 185 | 16 | 5 | 220,5 | 17,0 | 29,0 | 23,0 | 105±2,0 | 38,0 | 41±1 | 16±0,5 | 5,8 | 45,0 |
| elcТМЛ-185-20-23-ЮМП | 185-20-23 | 185 | 20 | 5 | 220,5 | 21,0 | 29,0 | 23,0 | 105±2,0 | 38,0 | 41±1 | 18,5±0,6 | 5,8 | 48,0 |
| elcТМЛ-240-16-24-ЮМП | 240-16-24 | 240 | 16 | 5 | 272,6 | 17,0 | 31,0 | 25,0 | 105±2,0 | 38,0 | 41±1 | 17±0,5 | 5,8 | 48,0 |
| elcТМЛ-240-20-24-ЮМП | 240-20-24 | 240 | 20 | 5 | 272,6 | 21,0 | 31,0 | 25,0 | 105±2,0 | 38,0 | 41±1 | 20±1 | 5,8 | 48,0 |
| elcТМЛ-300-16-27-ЮМП | 300-16-27 | 300 | 16 | 5 | 280,0 | 17,0 | 33,0 | 27,0 | 105±2,0 | 38,0 | 39±1 | 16±1 | 5,8 | 50,0 |
| elcТМЛ-300-20-27-ЮМП | 300-20-27 | 300 | 20 | 5 | 280,0 | 21,0 | 33,0 | 27,0 | 105±2,0 | 38,0 | 41±1 | 20±1 | 5,8 | 50,0 |
