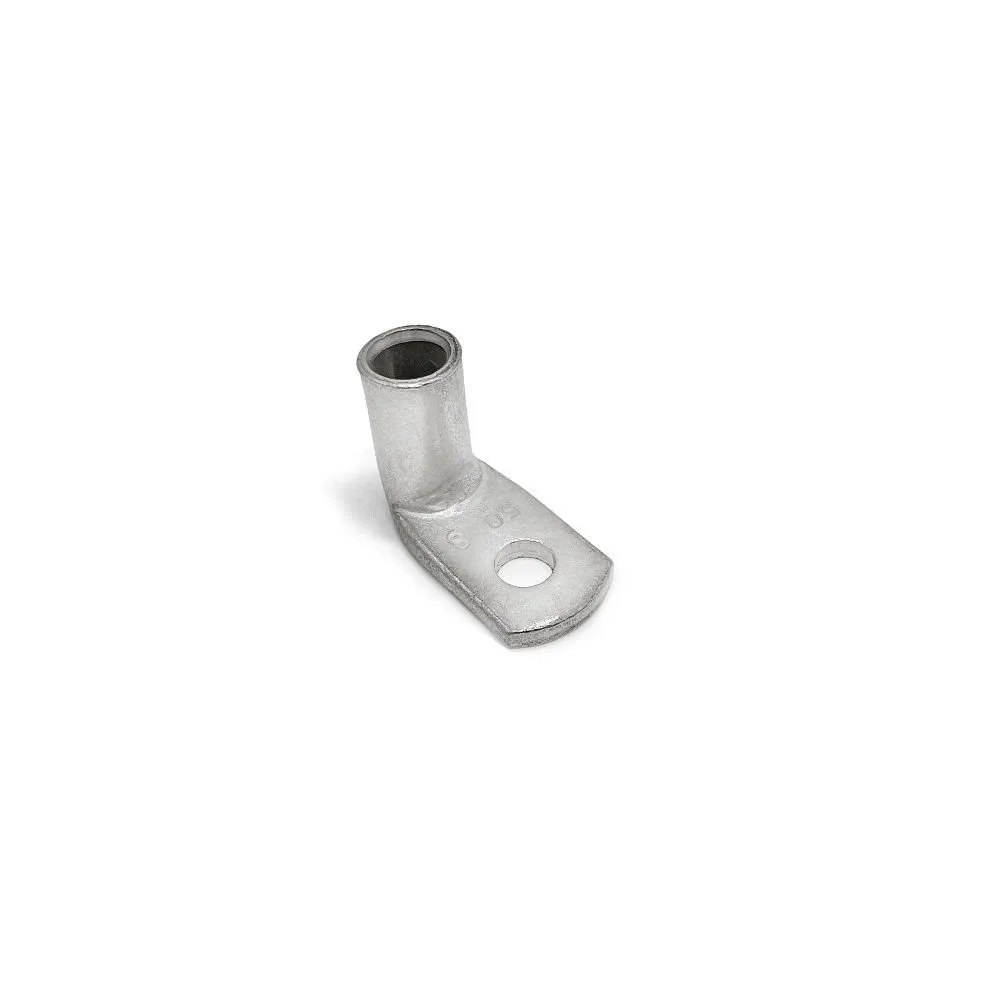

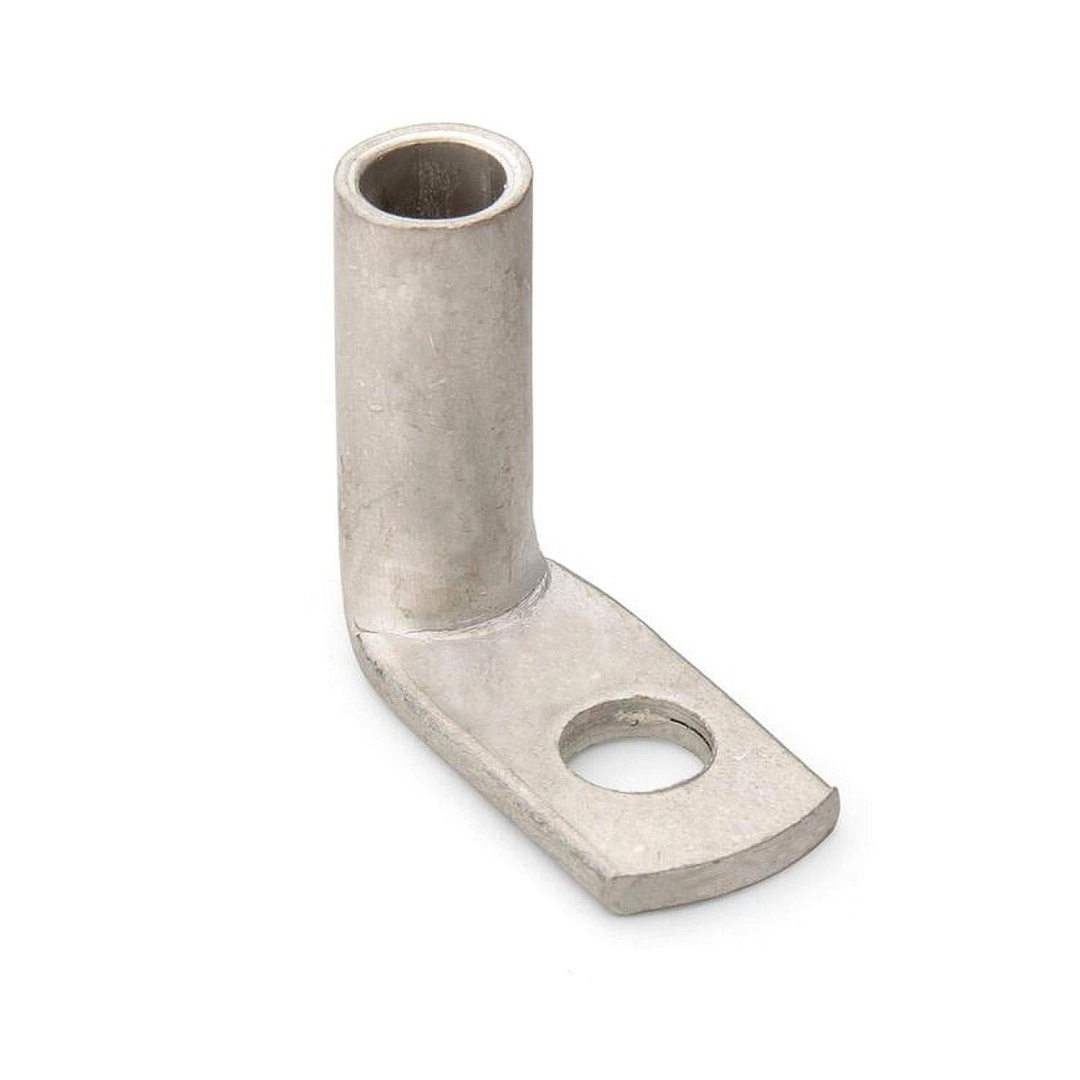

Наконечник кабельный ТМЛ ЮМП трубчатый медный лужёный R-типа угловой 90 градусов
Трубчатые медные наконечники, соответствующие по геометрии и размерам наконечникам европейских производителей, обозначаемых в их каталогах как Standard type. ТМЛ наконечники такого типа востребованы промышленными предприятиями и включены в конструкторскую документацию на выпускаемую ими продукцию, поэтому использование наконечников ТМЛ(ЮМП) R-серии рассматривается как адекватное решение задачи по импортозамещению.
ТМЛ(ЮМП) наконечники R-серии предлагаются в диапазоне размеров номинальных сечений от 6 до 400 мм2. Кроме прямого существуют в угловом исполнении 90 и 45 градусов.
Трубчатые медные наконечники, соответствующие по геометрии и размерам наконечникам европейских производителей, обозначаемых в их каталогах как Standard type. ТМЛ наконечники такого типа востребованы промышленными предприятиями и включены в конструкторскую документацию на выпускаемую ими продукцию, поэтому использование наконечников ТМЛ(ЮМП) R-серии рассматривается как адекватное решение задачи по импортозамещению.
ТМЛ(ЮМП) наконечники R-серии предлагаются в диапазоне размеров номинальных сечений от 6 до 400 мм2. Кроме прямого существуют в угловом исполнении 90 и 45 градусов.
| Обозначение | Параметры, мм | ||||||||
| d1 | а | b | d2 | d4 | C1 | l3 | |||
| допуск | min. | max. | H12 | допуск | -3 | min. | |||
| ТМЛ-R(90)-6-5-ЮМП | 3,5 | ±0,3 | 9 | 10 | 5,5 | 6,5 | ±0,3 | 7,5 | 9 |
| ТМЛ-R(90)-6-6-ЮМП | 3,5 | 9 | 12 | 6,5 | 6,5 | 7,5 | 10 | ||
| ТМЛ-R(90)-6-8-ЮМП | 3,5 | 9 | 14 | 8,5 | 6,5 | 10 | 13 | ||
| ТМЛ-R(90)-6-10-ЮМП | 3,5 | 9 | 17 | 10,5 | 6,5 | 12 | 15 | ||
| ТМЛ-R(90)-6-12-ЮМП | 3,5 | 9 | 19 | 13 | 6,5 | 13 | 17 | ||
| ТМЛ-R(90)-10-5-ЮМП | 4,5 | 10 | 12 | 5,5 | 7 | 6,5 | 10 | ||
| ТМЛ-R(90)-10-6-ЮМП | 4,5 | 10 | 12 | 6,5 | 7 | 6,5 | 10 | ||
| ТМЛ-R(90)-10-8-ЮМП | 4,5 | 10 | 15 | 8,5 | 7 | 10 | 13 | ||
| ТМЛ-R(90)-10-10-ЮМП | 4,5 | 10 | 17 | 10,5 | 7 | 12 | 15 | ||
| ТМЛ-R(90)-10-12-ЮМП | 4,5 | 10 | 19 | 13 | 7 | 13 | 18 | ||
| ТМЛ-R(90)-16-5-ЮМП | 5,5 | 13 | 12 | 5,5 | 8,5 | 7,5 | 10 | ||
| ТМЛ-R(90)-16-6-ЮМП | 5,5 | 13 | 12 | 6,5 | 8,5 | 7,5 | 11 | ||
| ТМЛ-R(90)-16-8-ЮМП | 5,5 | 13 | 15 | 8,5 | 8,5 | 10 | 13 | ||
| ТМЛ-R(90)-16-10-ЮМП | 5,5 | 13 | 17 | 10,5 | 8,5 | 12 | 15 | ||
| ТМЛ-R(90)-16-12-ЮМП | 5,5 | 13 | 19 | 13 | 8,5 | 13 | 18 | ||
| ТМЛ-R(90)-25-5-ЮМП | 7 | 15 | 14 | 5,5 | 10 | 7,5 | 11 | ||
| ТМЛ-R(90)-25-6-ЮМП | 7 | 15 | 14 | 6,5 | 10 | 7,5 | 11 | ||
| ТМЛ-R(90)-25-8-ЮМП | 7 | 15 | 16 | 8,5 | 10 | 10 | 13 | ||
| ТМЛ-R(90)-25-10-ЮМП | 7 | 15 | 18 | 10,5 | 10 | 12 | 15 | ||
| ТМЛ-R(90)-25-12-ЮМП | 7 | 15 | 19 | 13 | 10 | 13 | 18 | ||
| ТМЛ-R(90)-25-14-ЮМП | 7 | 15 | 21 | 15 | 10 | 14,5 | 20 | ||
| ТМЛ-R(90)-35-6-ЮМП | 8,5 | 17 | 17 | 6,5 | 12 | 7,5 | 11 | ||
| ТМЛ-R(90)-35-8-ЮМП | 8,5 | 17 | 17 | 8,5 | 12 | 10 | 13 | ||
| ТМЛ-R(90)-35-10-ЮМП | 8,5 | 17 | 19 | 10,5 | 12 | 12 | 15 | ||
| ТМЛ-R(90)-35-12-ЮМП | 8,5 | 17 | 21 | 13 | 12 | 13 | 18 | ||
| ТМЛ-R(90)-35-14-ЮМП | 8,5 | 17 | 21 | 15 | 12 | 14,5 | 20 | ||
| ТМЛ-R(90)-35-16-ЮМП | 8,5 | 17 | 26 | 17 | 12 | 16 | 22 | ||
| ТМЛ-R(90)-50-6-ЮМП | 10 | 19 | 20 | 6,5 | 14 | 10 | 13 | ||
| ТМЛ-R(90)-50-8-ЮМП | 10 | 19 | 20 | 8,5 | 14 | 10 | 13 | ||
| ТМЛ-R(90)-50-10-ЮМП | 10 | 19 | 20 | 10,5 | 14 | 12 | 16 | ||
| ТМЛ-R(90)-50-12-ЮМП | 10 | 19 | 23 | 13 | 14 | 13 | 18 | ||
| ТМЛ-R(90)-50-14-ЮМП | 10 | 19 | 23 | 15 | 14 | 14,5 | 20 | ||
| ТМЛ-R(90)-50-16-ЮМП | 10 | 19 | 28 | 17 | 14 | 16 | 22 | ||
| ТМЛ-R(90)-50-20-ЮМП | 10 | 19 | 30 | 21 | 14 | 19 | 24 | ||
| ТМЛ-R(90)-70-6-ЮМП | 12 | 21 | 23 | 6,5 | 16,5 | 10 | 13 | ||
| ТМЛ-R(90)-70-8-ЮМП | 12 | 21 | 23 | 8,5 | 16,5 | 10 | 14 | ||
| ТМЛ-R(90)-70-10-ЮМП | 12 | 21 | 23 | 10,5 | 16,5 | 12 | 16 | ||
| ТМЛ-R(90)-70-12-ЮМП | 12 | 21 | 23 | 13 | 16,5 | 13 | 18 | ||
| ТМЛ-R(90)-70-14-ЮМП | 12 | 21 | 23 | 15 | 16,5 | 14,5 | 20 | ||
| ТМЛ-R(90)-70-16-ЮМП | 12 | 21 | 28 | 17 | 16,5 | 16 | 22 | ||
| ТМЛ-R(90)-70-20-ЮМП | 12 | 21 | 30 | 21 | 16,5 | 19 | 24 | ||
| ТМЛ-R(90)-95-8-ЮМП | 13,5 | 25 | 26 | 8,5 | 18 | 12 | 14 | ||
| ТМЛ-R(90)-95-10-ЮМП | 13,5 | 25 | 26 | 10,5 | 18 | 12 | 17 | ||
| ТМЛ-R(90)-95-12-ЮМП | 13,5 | 25 | 26 | 13 | 18 | 13 | 18 | ||
| ТМЛ-R(90)-95-14-ЮМП | 13,5 | 25 | 26 | 15 | 18 | 14,5 | 20 | ||
| ТМЛ-R(90)-95-16-ЮМП | 13,5 | 25 | 28 | 17 | 18 | 16 | 22 | ||
| ТМЛ-R(90)-95-20-ЮМП | 13,5 | 25 | 36 | 21 | 18 | 22 | 24 | ||
| ТМЛ-R(90)-120-8-ЮМП | 15 | 26 | 28 | 8,5 | 19,5 | 14 | 16 | ||
| ТМЛ-R(90)-120-10-ЮМП | 15 | 26 | 28 | 10,5 | 19,5 | 14 | 17 | ||
| ТМЛ-R(90)-120-12-ЮМП | 15 | 26 | 28 | 13 | 19,5 | 14 | 18 | ||
| ТМЛ-R(90)-120-14-ЮМП | 15 | 26 | 28 | 15 | 19,5 | 15 | 20 | ||
| ТМЛ-R(90)-120-16-ЮМП | 15 | 26 | 30 | 17 | 19,5 | 16 | 22 | ||
| ТМЛ-R(90)-120-20-ЮМП | 15 | 26 | 36 | 21 | 19,5 | 22 | 24 | ||
| ТМЛ-R(90)-150-8-ЮМП | 16,5 | 30 | 31 | 8,5 | 21 | 14 | 16 | ||
| ТМЛ-R(90)-150-10-ЮМП | 16,5 | 30 | 31 | 10,5 | 21 | 14 | 17 | ||
| ТМЛ-R(90)-150-12-ЮМП | 16,5 | 30 | 31 | 13 | 21 | 15 | 18 | ||
| ТМЛ-R(90)-150-14-ЮМП | 16,5 | 30 | 31 | 15 | 21 | 15 | 20 | ||
| ТМЛ-R(90)-150-16-ЮМП | 16,5 | 30 | 31 | 17 | 21 | 16 | 22 | ||
| ТМЛ-R(90)-150-20-ЮМП | 16,5 | 30 | 36 | 21 | 21 | 22 | 24 | ||
| ТМЛ-R(90)-185-10-ЮМП | 19 | ±0,4 | 30 | 35 | 10,5 | 24 | ±0,4 | 18 | 22 |
| ТМЛ-R(90)-185-12-ЮМП | 19 | 30 | 35 | 13 | 24 | 18 | 22 | ||
| ТМЛ-R(90)-185-14-ЮМП | 19 | 30 | 35 | 15 | 24 | 18 | 22 | ||
| ТМЛ-R(90)-185-16-ЮМП | 19 | 30 | 35 | 17 | 24 | 18 | 22 | ||
| ТМЛ-R(90)-185-20-ЮМП | 19 | 30 | 39 | 21 | 24 | 22 | 24 | ||
| ТМЛ-R(90)-240-10-ЮМП | 21 | 35 | 39 | 10,5 | 26 | 21,5 | 22 | ||
| ТМЛ-R(90)-240-12-ЮМП | 21 | 35 | 39 | 13 | 26 | 21,5 | 22 | ||
| ТМЛ-R(90)-240-14-ЮМП | 21 | 35 | 39 | 15 | 26 | 21,5 | 22 | ||
| ТМЛ-R(90)-240-16-ЮМП | 21 | 35 | 39 | 17 | 26 | 21,5 | 22 | ||
| ТМЛ-R(90)-240-20-ЮМП | 21 | 35 | 39 | 21 | 26 | 21,5 | 24 | ||
| ТМЛ-R(90)-300-12-ЮМП | 23,5 | 44 | 43 | 13 | 29,5 | 24 | 24 | ||
| ТМЛ-R(90)-300-14-ЮМП | 23,5 | 44 | 43 | 15 | 29,5 | 24 | 24 | ||
| ТМЛ-R(90)-300-16-ЮМП | 23,5 | 44 | 43 | 17 | 29,5 | 24 | 24 | ||
| ТМЛ-R(90)-300-20-ЮМП | 23,5 | 44 | 43 | 21 | 29,5 | 24 | 24 | ||
| ТМЛ-R(90)-400-12-ЮМП | 27 | 44 | 49 | 13 | 34 | 24 | 24 | ||
| ТМЛ-R(90)-400-14-ЮМП | 27 | 44 | 49 | 15 | 34 | 24 | 24 | ||
| ТМЛ-R(90)-400-16-ЮМП | 27 | 44 | 49 | 17 | 34 | 24 | 24 | ||
| ТМЛ-R(90)-400-20-ЮМП | 27 | 44 | 49 | 21 | 34 | 24 | 24 | ||
