Конструкционный клей WEICON RK-1300 двухкомпонентный No Mix

Конструкционный клей WEICON RK-1300 обладает высокой прочностью на разрыв, на расслаивание и ударопрочностью. Система состоит из клея и активатора, которые используются методом "no mix", что означает отсутствие необходимости смешивания обоих компонентов. Продукт особенно подходит для склеивания больших поверхностей из различных материалов, таких как металлы, ферриты и жесткие пластмассы. WEICON RK-1300 может быть использован в машиностроении и приборостроении, автомобилестроении, производстве инструментов и прессформ, строительной и мебельной промышленности и во многих других отраслях промышленности.

Клеи RK-1300 позволяет получить высокопрочные соединения самых разнообразных материалов:

  • металлы (в том числе и металлы с покрытием), например, сталь, алюминий, медь, цинк, их сплавы, а также ферриты (ферромагнитные материалы)
  • пластмассы, например, АБС, полистирол, твердый ПВХ, поликарбонат, полиэтиленоксид, формованные детали из полиэфира
  • волокнистые композитные материалы (стеклопластик, композиционный материал на углеродоволокнистой основе, стекловолокно и т. д.)
  • дерево- и целлюлозные материалы (например, МДФ)
  • стекло, керамика и камень

Клеи RK-1300 отличаются следующими специфическими свойствами:

  • использование по методу «No-Mix»
  • быстрое и прочное начальное отверждение
  • отверждение с сохранением эластичности и ударной прочности
  • возможность использования в широком диапазоне температур
  • стойкость к старению
Подробнее
Описание
Параметры
Видео
Применение

Конструкционный клей WEICON RK-1300 обладает высокой прочностью на разрыв, на расслаивание и ударопрочностью. Система состоит из клея и активатора, которые используются методом "no mix", что означает отсутствие необходимости смешивания обоих компонентов. Продукт особенно подходит для склеивания больших поверхностей из различных материалов, таких как металлы, ферриты и жесткие пластмассы. WEICON RK-1300 может быть использован в машиностроении и приборостроении, автомобилестроении, производстве инструментов и прессформ, строительной и мебельной промышленности и во многих других отраслях промышленности.

Клеи RK-1300 позволяет получить высокопрочные соединения самых разнообразных материалов:

  • металлы (в том числе и металлы с покрытием), например, сталь, алюминий, медь, цинк, их сплавы, а также ферриты (ферромагнитные материалы)
  • пластмассы, например, АБС, полистирол, твердый ПВХ, поликарбонат, полиэтиленоксид, формованные детали из полиэфира
  • волокнистые композитные материалы (стеклопластик, композиционный материал на углеродоволокнистой основе, стекловолокно и т. д.)
  • дерево- и целлюлозные материалы (например, МДФ)
  • стекло, керамика и камень

Клеи RK-1300 отличаются следующими специфическими свойствами:

  • использование по методу «No-Mix»
  • быстрое и прочное начальное отверждение
  • отверждение с сохранением эластичности и ударной прочности
  • возможность использования в широком диапазоне температур
  • стойкость к старению
Основа Метилметакрилат
Консистенция Пастообразная
Применение Для склеивания больших поверхностей из различных материалов, таких как металлы, ферриты и жесткие пластмассы
Плотность смеси 1,2 г/см³
Вязкость смеси при +20°C 21000 мПа*с
Цвет Матовый бежевый
Толщина слоя клея 0,4 - 0,8 мм
Время застывания при +20°C Механическая нагрузка (35% прочности) после 6 мин
Механическая нагрузка (50% прочности) после 9 мин
Полная прочность (100%) после  24 ч
Прочность на сдвиг при толщине слоя 1,5 мм DIN EN 1465 Сталь, подвергнутая пескоструйной обработке 25 Н/мм²
Алюминий 20 Н/мм²
Твёрдый ПВХ 7 Н/мм²
Термостойкость -50 до +130 °С (кратковременно до +180 °С)

Подготовка поверхности

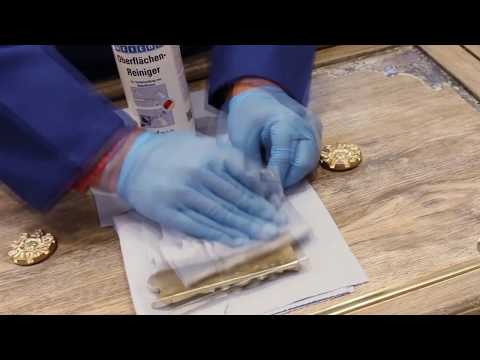

Необходимое условие для успешного склеивания это чистые и сухие поверхности (например очищенные и обезжиренные универсальным очистителем S или очистителем пластика). Высокая прочность может быть достигнута с помощью дополнительной обработки поверхности, такой как придание поверхности шероховатости с помощью наждачной бумаги или предварительной обработки пескоструем. Некоторые пластики, в особенности полиамиды, ПТФЭ, полиолефины и т.д. могут быть склеены только после специальной обработки поверхности, например такой как фторизация, плазма низкого давления, коронный разряд, воздействие пламенем и т.д.

Обработка активатором

В зависимости от толщины клеевого шва, активатор наносится на одну или обе стороны склеиваемых поверхностей (кисточкой, распылением, окунанием в активатор). При толщине клеевого шва до макс. 0,4 мм достаточно нанести активатор только на одну сторону. При толщине клеевого шва до макс. 0,8 мм и/или шероховатой, пористой поверхности, а также пассивной поверхности (хром, никель и т.д.) необходимо нанести активатор на обе стороны предназначенные к склеиванию. Расход активатора на гладкой металлической и пластмассовой поверхности составляет около 30 гр/м2 . При нанесении активатора на шероховатую и пористую поверхность расход может увеличится до 150 гр/м2 . Время испарения активатора при комнатной температуре (20°C) составляет минимум 5 минут. Существенное преимущество по сравнению с другими системами склеивания состоит в том, что изделия обработанные активатором можно хранить без потери эффективности при комнатной температуре (20°C) до 30 дней.

Применения клея

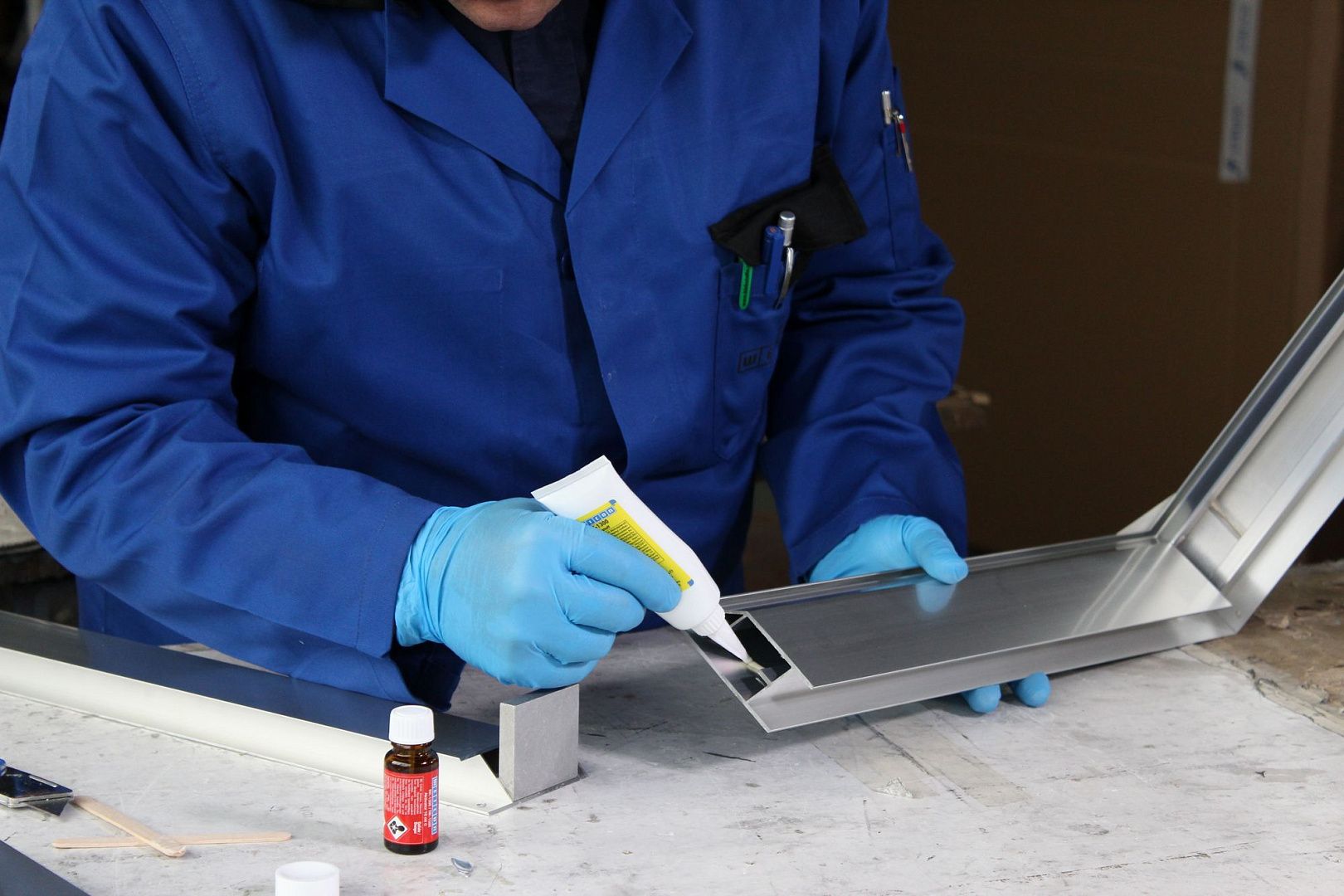

РК Клей наносится только с одной стороны и обычно на поверхность, не покрытую Активатором, толщина клеевого шва может достигать 0,8 мм (только в том случае, если активатор наносится с обеих сторон). Клеевые швы от 0,15 мм до 0,25 мм всегда имеют самую высокую прочность на растяжение при сдвиге. Для гладких пластиковых и металлических поверхностей прибл. требуется 180 г/м2 клея, для шероховатых и пористых поверхностей ок. 300 г/м2 .

Температура обработки

Обработка должна происходить при комнатной температуре (прибл. +20°C). Более высокие температуры, например +40°C, сокращают время позиционирования и отверждения на прим. 30%, более низкие температуры приблизительно +10°C увеличивают время полимеризации примерно на 30%. При температуре до +5°C реакция практически отсутствует.

Хранение

Конструкционные клеи WEICON RK имеют срок годности не менее 12 месяцев при хранении в сухом помещении при постоянной температуре ок. +20°C. При температуре от +1°C до +7°C срок годности может быть продлен до 24 месяцев. Сроки хранения действительны для оригинальных, закрытых упаковок различных размеров, на которые не попадают прямые и косвенные солнечные лучи.При температуре выше +40°C и высокой влажности срок хранения уменьшается до 6 месяцев.
