Общие рекомендации по обжиму наконечников

14.03.2022

Обзоры

В статье представлены базовые рекомендации по процедуре обжима наконечников, которые помогут создать надёжные и долговечные соединения.

Подготовка поверхности

Перед обжимом убедитесь, что все компоненты чистые. Жилы зачищаются щеткой до металлического блеска, а с алюминиевого кабеля удаляется видимый окисленный слой. На жилах не должно быть следов металла, поскольку это ведёт к контактной коррозии.

Используйте профессиональный инструмент для зачистки изоляции. При этом повреждение жилы не допускается. Длина жилы со снятой изоляцией должна быть приблизительно на десять процентов больше, чем глубина хвостовика кабельного наконечника или соединителя, потому что в результате обжима кабельный наконечник или соединитель удлиняется примерно на десять процентов. Также проследите, чтобы на пресс-матрицах не было повреждений и загрязнений. Поверхность, образующая профиль обжима, всегда должна быть чистой!

Правильный обжим без лишних усилий

Подготовив соединитель и жилу, приступаем к обжиму. Аккуратно обжать кабельный наконечник без пережима или недостаточного обжима получится только используя правильно подобранный инструмент. Лучше использовать кабельный наконечник, соединитель и обжимной инструмент одного производителя. Согласованные между собой компоненты: наконечники и пресс-инструменты, а также технически грамотный обжим, предотвращают возникновение высокого переходного сопротивления, которое вызывает повышение температуры и при плохом сценарии приводит к возгоранию.

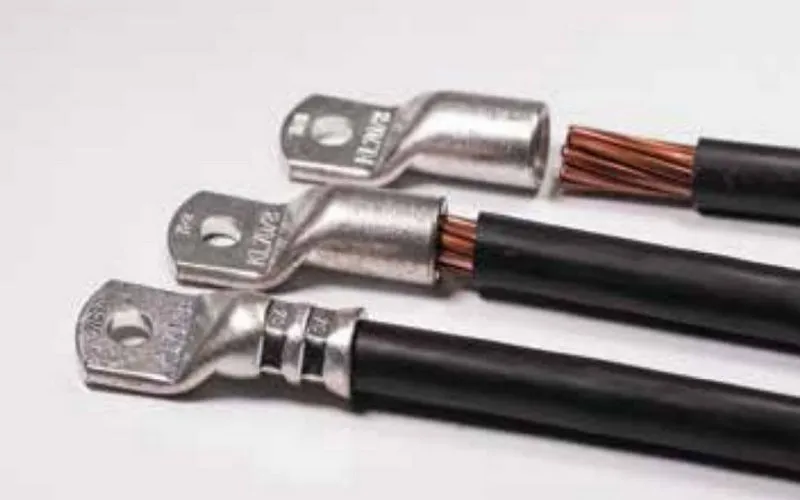

Первый обжим на хвостовике трубчатого наконечника всегда выполняется со стороны контактной площадки, а затем происходит смещение к кабелю. Соединитель сперва обжимают посредине. В противном случае, материалу будет некуда удлиняться, и он может треснуть.

Количество обжимов, выполняемых на хвостовике наконечника стандарта DIN 46235 указано нанесённой на него разметкой. Для трубчатых кабельных наконечников стандарта Klauke количество обжимов указано в каталоге.

Обжим необходимо довести до полного завершения, когда половинки пресс-матрицы плотно сомкнутся. Это важно, потому что деформация материала достигает нужного значения только к концу фазы обжима. Только так гарантируется правильное выполнение операции.

Выбор между механическим и гидравлическим обжимным инструментом

Выбор механического или электрогидравлического обжимного инструмента зависит от сферы применения. Тем не менее, независимо от вида используемого привода (гидравлика или мускульная сила), при обжиме кабельного наконечника степень и способ деформации определяются инструментом и его контактными быстроизнашивающимися деталями. Только инструмент с оптимальным контактом обеспечивает качественное соединение.

Компактные механические пресс-инструменты подходят для обжима жил с малым и средним поперечным сечением. Для обработки жил большего поперечного сечения, как правило, лучше подходят гидравлические инструменты со сменными матрицами. Также важно учитывать количество обжимов. Если оно велико, то гидравлический инструмент предпочтительнее механического.

Механические обжимные инструменты Klauke отличаются синхронными профильными дисками, которые настраиваются одной рукой параллельно с обеих сторон. Кроме того, с помощью поворотного регулятора определяется подходящее поперечное сечение.

Механические инструменты обеспечивают достаточное давление для обжима простых соединений малого поперечного сечения, однако для обработки крупных жил сегодня применяются электрогидравлические инструменты. Если требуемое давление сжатия не достигнуто, современные электрогидравлические инструменты подают акустический сигнал или выводят визуальное предупреждение. В то же время, качественный механический обжимной инструмент имеет встроенные механизмы, которые обеспечивают полноценный обжим.
