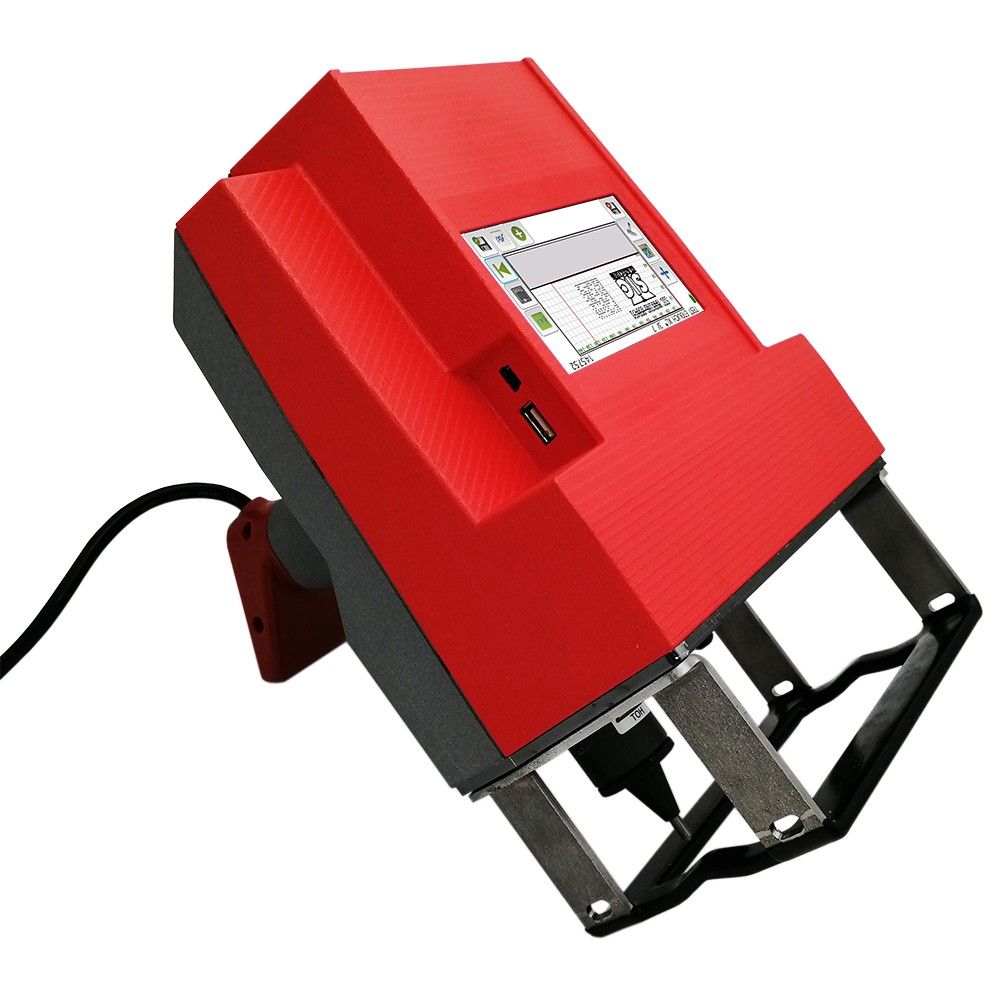

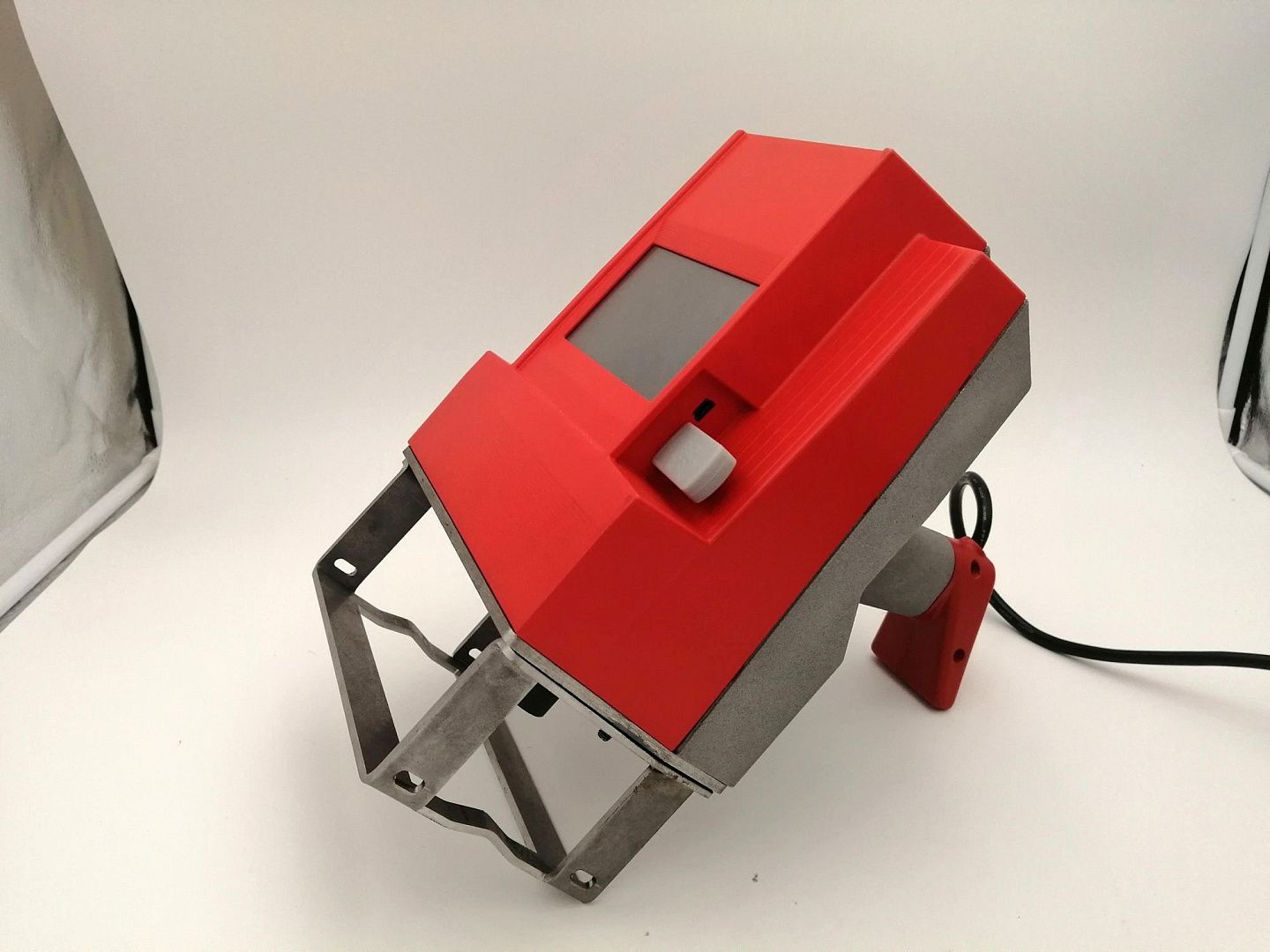

Портативный маркиратор E-touch XL

Новый портативный ударно-точечный маркиратор производства SIC Marking подойдет для решения всех ваших задач по маркировке.

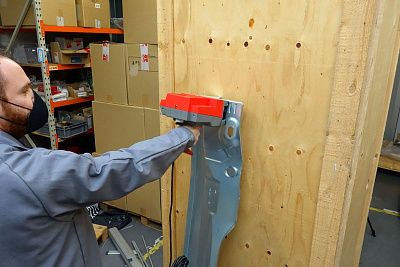

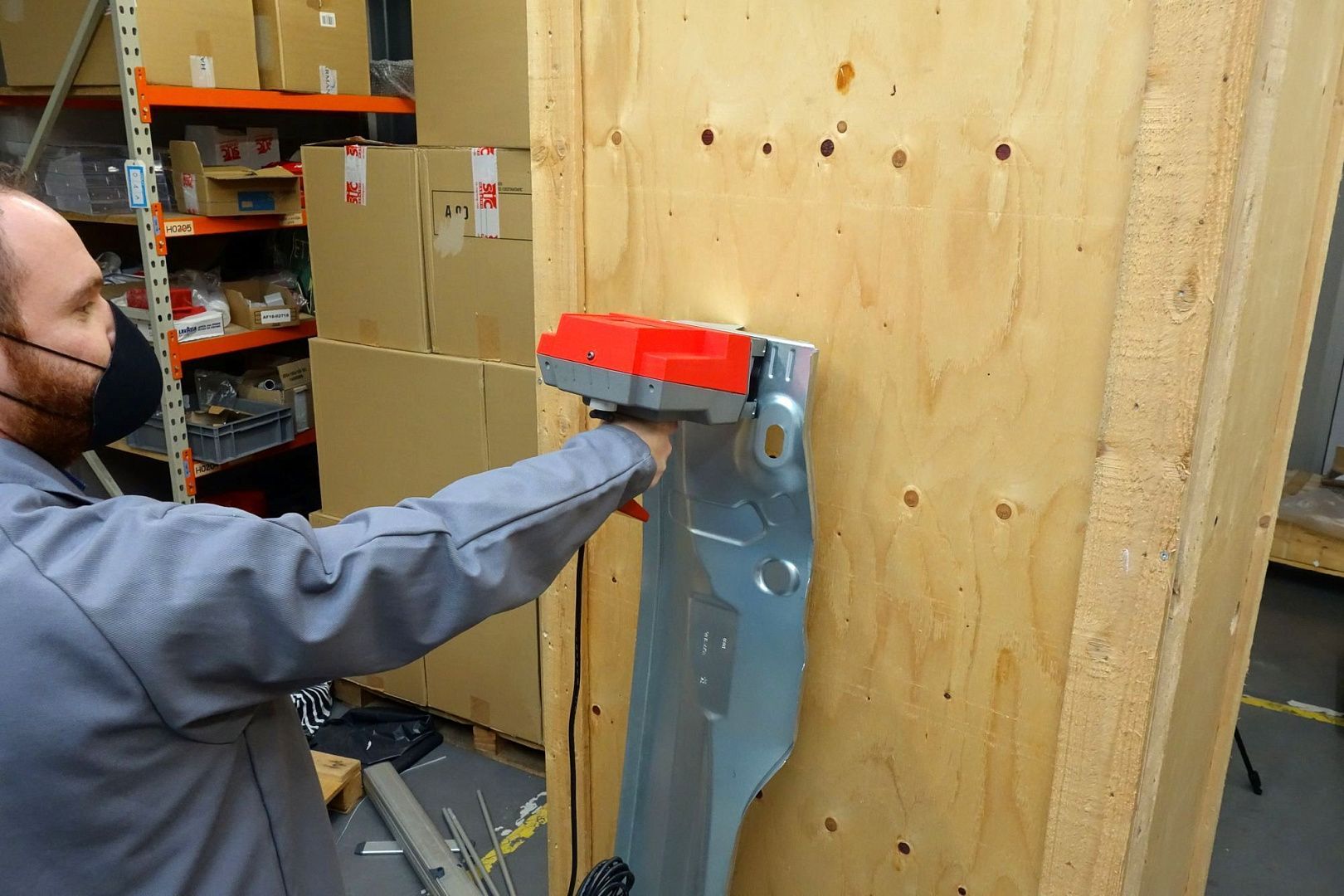

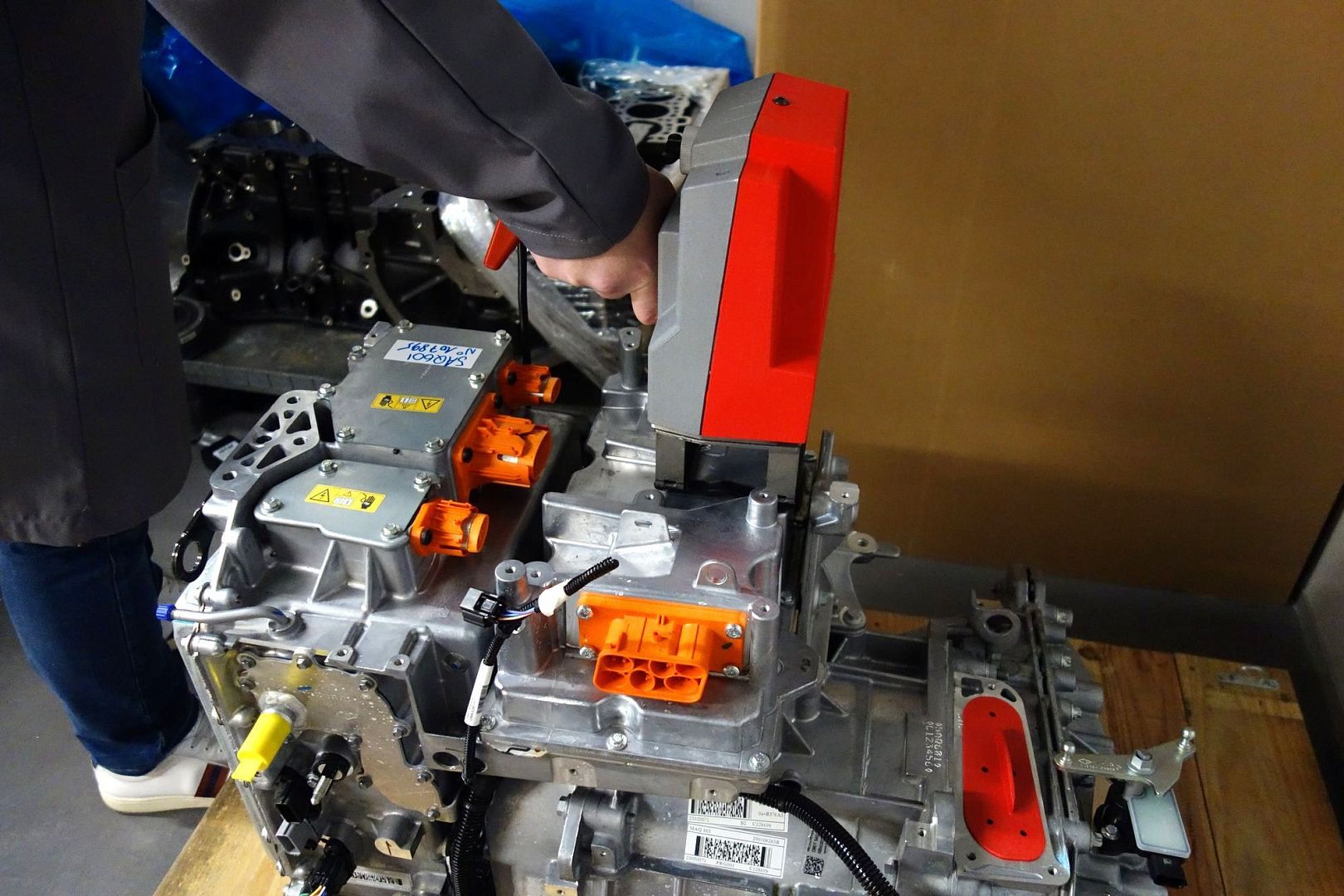

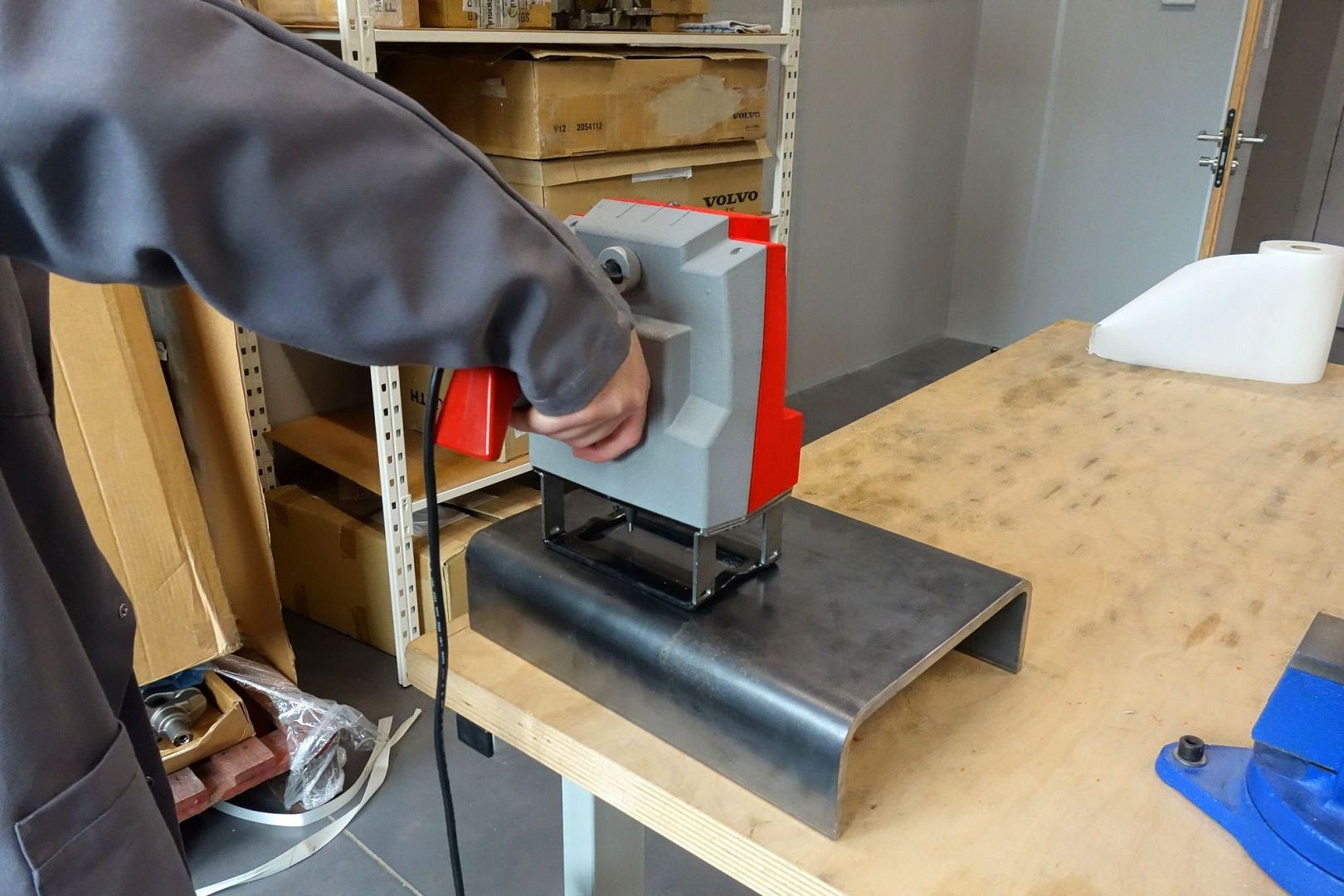

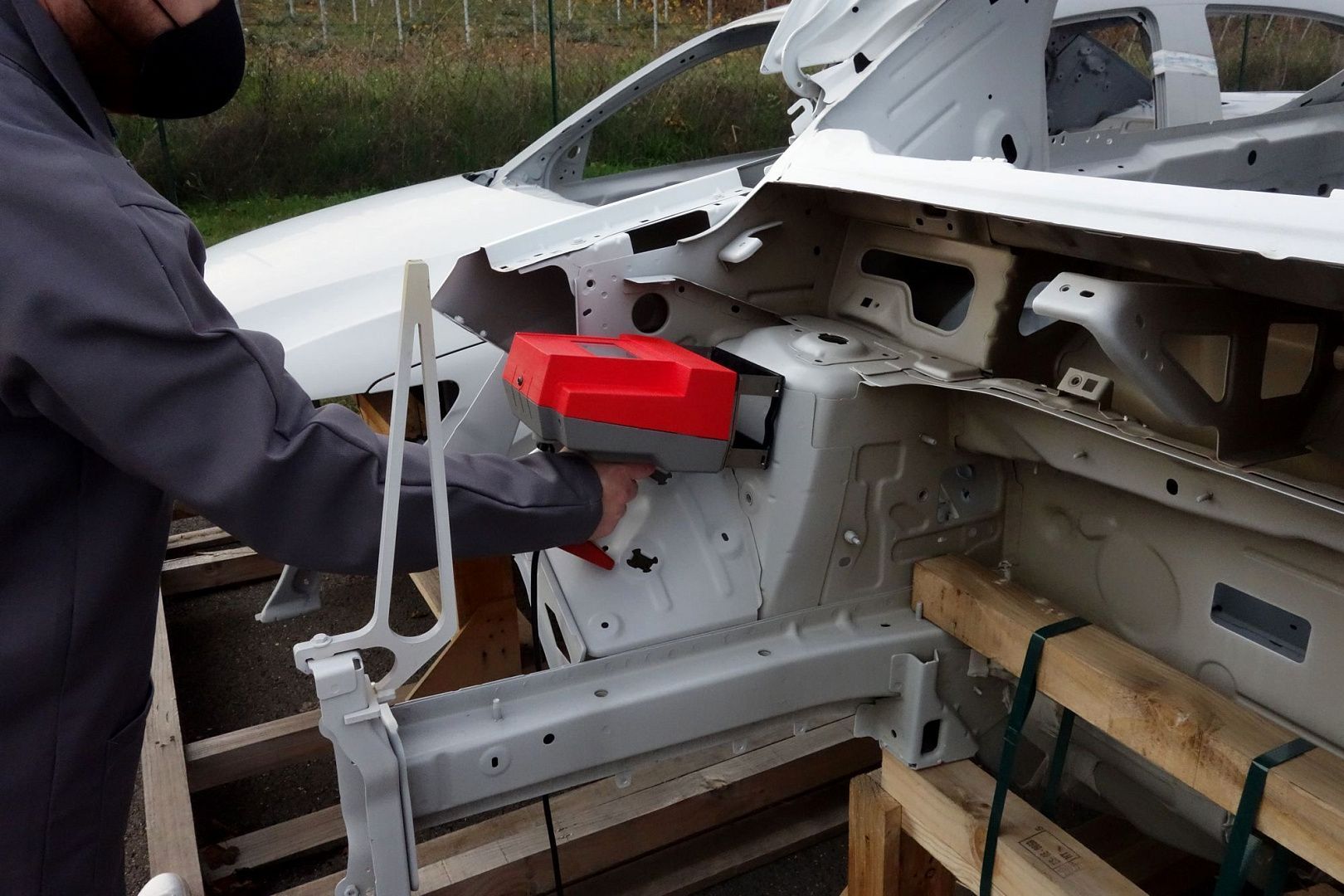

E-touch XL специально разработан для маркировки крупногабаритных деталей и нанесения маркировки в труднодоступных местах. Благодаря компактному размеру и малому весу E-touch XL, маркировка стала проще и удобнее.

Артикул Наименование Кол-во Цена с НДС i
sicE-touchXL Портативный маркиратор E-touch XL
697 898 68 руб.
Технические характеристики
Опции
Преимущества
Скачать
Характеристика Значение
Технические характеристики конструкции
Размер маркировочного окна 120х50 мм
Габариты 272 х 194 х 251 мм
Вес 2,6 кг
Игла карбид-вольфрамовая
Длина кабеля 5 м
Скорость маркировки до 3 символов в секунду.
Встроенный контроллер
ЖК-экран Цветной HD, 95 х 55 мм
Возможность поворота экрана Да, в зависимости от задачи
Клавиатура Сенсорная
Потребляемая мощность 100 Вт
Источник питания 220 В / 50 Гц
Система ввода-вывода Штекерное гнездо
ПО для ПК Создание, сохранение и перенос файлов с маркировкой
Свойства программного обеспечения
Память > 100 MБ
Файлов маркировки до 20000
Переменные Буквенная/цифровая сериализация, дата, штрихкод
Логотипы Создаются и загружаются через ПК или USB-накопитель
Шрифты 4x6, Arial, Comic, Comic_B, Courier, OCR, OCR_BOLD, OCRA, Пр3, Пр41 (аналог ГОСТ 26.008-85)
Языки 17, включая Русский
Стили Угловой, лучевой, линейный, радиальный, datamatrix, логотип
Размеры шрифта От 1 до 60 мм (ограничен маркировочным окном)
Сила удара Программируемая, 9 уровней
Глубина маркировки До 0,3 мм (зависит от материала поверхности)
Разрешение между точками Регулируемое, до 0.22 мм
Защита паролем 2 уровня доступа
Разъёмы USB и Mini-USB
Фото Наименование Описание Применение
sic4300663
Ремкомплект E-touchXL (игла 60мм, угол заточки 90°)
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители.
Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл).
sic-e-touch-options-06.jpg sic4100509
Колонна
Маркировочный стол со штативом. Использование колонны для портативного оборудования повышает удобство работы оператора с мелкими деталями и позволяет оборудовать стационарное рабочее место. Может использована для маркировки шильдов, бирок или табличек.
sic4300203
Позиционирующая накладка
Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей. Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм. Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали.
Расходные материалы
sic1120012
Игла 60 мм, угол заточки 90°
sic1120103
Игла 60 мм, угол заточки 60°
sic1120109
Игла 60 мм, угол заточки 120°
Твёрдосплавная игла для нанесения маркировки   Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев. Оборудование с маркировочным окном 120х25 штатно комплектуется 60 мм иглой, с углом заточки 90⁰. В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80, 100 или 150 мм
sic2120006
Пружина
Пружина Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину
  sic4300481
Смазка на основе вазелина 125 мл
Флакон с жидкой смазкой Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования

Портативный маркиратор E-Touch XL обеспечивает идентификацию деталей с помощью ударно-точечной технологии. Ударно-точечная технология позволяет наносить непосредственно на материал надёжную и долговечную маркировку (символы, логотипы, 2D-коды) в виде последовательности точек, выбитых ударами карбид-вольфрамовой иглы.

ОПТИМИЗИРОВАННЫЙ СЕНСОРНЫЙ ЭКРАН

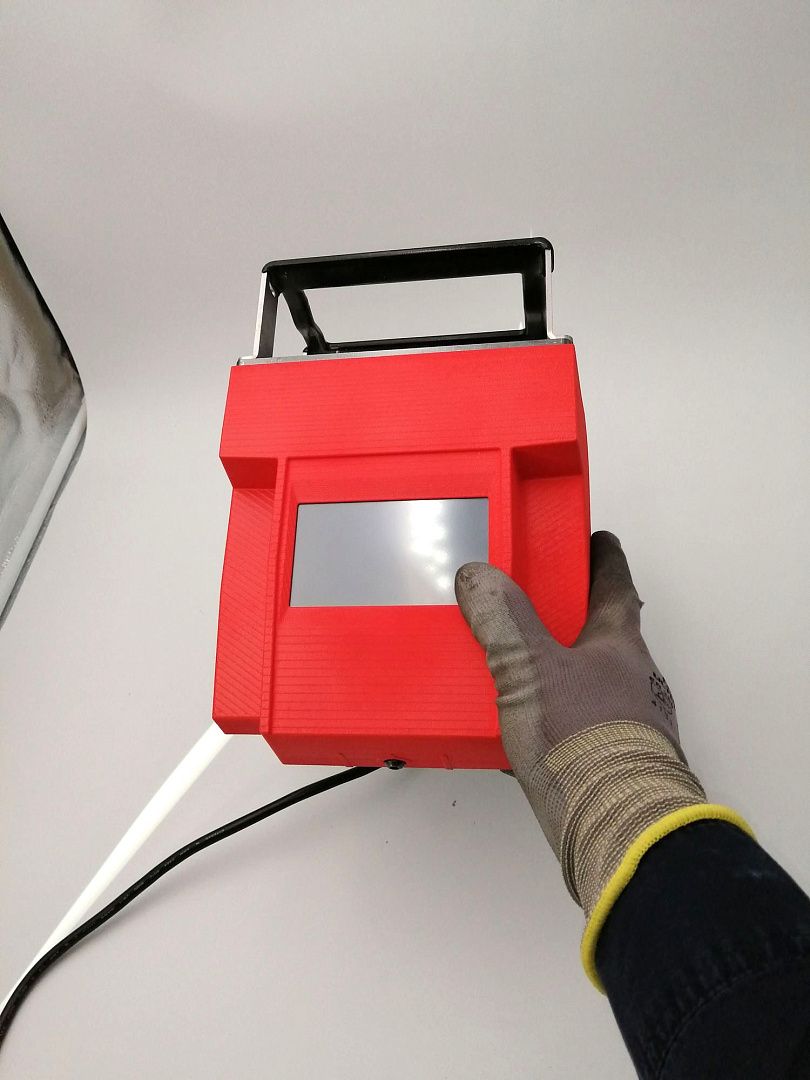

В маркиратор E-Touch XL встроен цветной сенсорный ЖК-экран с интуитивно понятной системой управления. Программировать маркировку можно обеими руками, как на смартфоне, за счёт эргономичного и понятного интерфейса. Экран считывает прикосновения пальцев даже, если на руки надеты перчатки, так что маркиратор подходит для работы в промышленных условиях.

БОЛЬШОЕ МАРКИРОВОЧНОЕ ОКНО

Маркировочное окно размером 120х50 мм превосходит по размеру окна других портативных моделей и позволяет наносить больше информации за один цикл.

КЕЙС ДЛЯ ХРАНЕНИЯ И ПЕРЕНОСКИ

В комплект поставки входит кейс для хранения и переноски маркиратора. Внутреннее пространство кейса организовано таким образом, что кроме самого устройства (с пятиметровым кабелем питания) внутри помещаются сменные передние панели, беспроводной сканер штрих-кодов и другие мелкие аксессуары.

СОФТ В КОМПЛЕКТЕ

Необходимое для выполнения большинства маркировочных операций программное обеспечение включено в комплект поставки. Также комплект поставки включает пакет программ SIC TOOL для предварительной подготовки маркировочных заданий на ПК.

ШРИФТЫ ПР3 И ПР41

Специально по заказу ЮНИТ МАРК ПРО компания SIC Marking добавила в маркираторы для рынков России и СНГ поддержку шрифтов ПР3 и ПР41, соответствующих ГОСТ.
