Стационарный маркиратор e10-c153, окно 160х100мм

Предназначен для промышленной маркировки небольших и средних деталей. Высокая скорость и исключительная надежность позволяют c153 эффективно решать большинство производственных задач по маркировке металлов и пластиков.

Массивный корпус из стали и алюминиевых сплавов обеспечивает надежную защиту механических узлов и устойчивость, что облегчает организацию комфортного рабочего места. Цифровой указатель позиции по вертикальной оси упрощаети значительно ускоряет настройку оборудования перед каждой маркировочной операцией.

Артикул Web-название для торгового предложения Цена с НДС i
sice10-c153za Стационарный маркиратор e10-c153ZA, окно 160х100мм, автосенсинг 1042052.08 руб.
sice10-c153 Стационарный маркиратор e10-c153, окно 160х100мм 722507.16 руб.
Технические характеристики
Опции
Преимущества
Видео
Применение
Публикации
Скачать
ХарактеристикаЗначение
Маркирующий механизм
Размер маркировочного окна 160х100 мм
Максимальная скорость маркировки до 5 символов в секунду
Ход колонны 270 мм
Глубина маркировки до 0,5 мм по стали
Максимальная твёрдость материалов до 62 HRc
Размеры 704x350x384 мм
Вес 30 кг
Контроллер e10
Внутренняя память более 2000 маркировочных файлов
Шрифты 4x6, Arial, Courier, OCR, OCR-A, OCR_BOLD, Comic, Comic_B
Размер шрифта 1-99 мм
Расстояние между точками min 0.05 мм (настраивается программно)
Сила удара 9 программируемых уровней
Дисплей графический LCD 95x54 мм
Маркировка символов прямая, угловая, радиальная
Нанесение переменных данных буквенно/цифровая сериализация, дата
Нанесение логотипов есть (загрузка с ПК/USB-накопителя)
Разграничение доступа 3 уровня (2 защищены паролем)
Языковая поддержка 17 языков (в том числе русский)
Программное обеспечение работа под управлением ПК/создание маркировочных файлов и логотипов/
обмен файлами с ПК/резервное копирование
Защитный кожух сталь
Интерфейсы USB, RS232, RS422 (RS485, Profibus, Profinet, TCP/IP Ethernet — опционально)
Питание 220 В/50-60 Гц
Потребляемая мощность 300 Вт
Размеры 322 х 380 х 112 мм
Вес 5 кг
Фото Артикул/Наименование Описание Применение
sice10-c153za

Стационарный маркиратор e10-c153za
Стационарный маркиратор e10-c153, оснащенный опцией автосенсинг и механизированной колонной. e10-c153za, с функцией автосенсинг автоматически определяет высоту зоны маркировки маркируемой детали.

Спуск и подъем маркирующего механизма осуществляется автоматически при помощи автоматизированной колонны.

Использование данной модификации удобно для маркировки разновысотных деталей или при наличии на одной детали маркировочных зон на разных высотных уровнях.
sic4300528

Ремкомплект для e10-c153


sic4300613

Ремкомплект для e10-c153za
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки.

В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители.

Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл).
sic4300391

Ось вращения D (до 5 кг)
Необходима плата управления третьей осью
Трёхкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей. Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей».
sic4300312 (для sic4300391)

Система поддержки длинных деталей для поворотной оси D (до 5 кг)
Дополнительный упор для поддержки длинных цилиндрических деталей. Допустима маркировка цилиндрических деталей длиною до 300 мм, диаметром 20-110 мм и весом до 5 кг. Одна сторона детали фиксируется осью вращения D, вторая опирается на подвижные ролики системы поддержки длинных деталей.
sic4300505

Усиленная Ось вращения D (до 35 кг)
Необходима плата управления третьей осью
Трёхкулачковый токарный патрон с шаговым двигателем для маркировки тяжелых цилиндрических деталей. Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей».

Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру.

В патроне имеется отверстие диаметром 30 мм для длинных деталей. Кулачки патрона могут использоваться как для наружного так и внутреннего зажима.

Максимальный диаметр заготовки: 250 мм.
Максимальный вес заготовки до 35 кг.
sic4300544

Усиленная Ось вращения D (до 35 кг), пневмозажим
Необходима плата управления третьей осью
Трёхкулачковый токарный патрон с шаговым двигателем для маркировки тяжелых цилиндрических деталей. Пневматический зажим детали. Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей».

Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру.

Кулачки патрона могут использоваться как для наружного так и внутреннего зажима.

Максимальный диаметр заготовки: 250 мм.
Максимальный вес заготовки до 35 кг.
sic4300560 (для sic4300505 и sic4300544)

Система поддержки длинных деталей для поворотной оси D (до 35 кг)
Дополнительный упор для поддержки длинных цилиндрических деталей. Допустима маркировка цилиндрических деталей длиною до 300 мм, диаметром 20-110 мм и весом до 35 кг. Одна сторона детали фиксируется осью вращения D, вторая опирается на подвижные ролики системы поддержки длинных деталей.
sic4300203

Позиционирующая накладка
Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей. Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100x300 мм.

Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали.
sic4300480

Старт-стоп педаль для e10
Быстрый запуск/остановка маркировочного цикла. Позволяет одним нажатием запускать или останавливать маркировочный процесс.

Освобождает руки оператора, ускоряет запуск (не требуется использовать меню контроллера) и позволяет оперативно остановить процесс маркировки в случае необходимости.
sic3300050

Плата управления третьей и четвертой осью
Электронная плата. Устанавливается в контроллер. Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z.
sic3300051

Плата Ethernet для контроллера e10/e10R
Электронная плата. Устанавливается в контроллер. Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств.
sic3300079

Плата Profibus для e10
Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus.
sic4300395

Сканер штрих-кода для e10
Сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта RS232 и позволяет оперативно вносить переменную информацию в файл маркировки.
sic2230170

Программа WINSIC 2 (CD+электронный ключ)
Дополнительное программное обеспечение для работы с базами данных. Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок.
Специальные опции
б/а

Подающий бирочный механизм (Tag feeder)
Необходима плата управления третьей осью
Комплекс для автоматизированной маркировки бирок, шильд или табличек.Шильд автоматически загружается из лотка, подаётся в область маркировки по направляющим, маркируется и сбрасывается в накопительный лоток. Подающий бирочный механизм позволяет полностью автоматизировать процесс маркировки бирок и шильдов при значительном сокращении времени на маркировку.

Опция оптимальна для крупносерийной маркировки в промышленных условиях.
б/а

Безопасная зона для c153za
Световой барьер ограждения зоны маркировки. По желанию заказчика стационарное маркировочное оборудование может быть размещено в корпусе безопасности для предотвращения возможного повреждения оператора во время маркировочного цикла.Место загрузки/выгрузки деталей оснащено световым барьером и любое вторжение в безопасную зону автоматически останавливает маркировочный цикл. После устранения помехи, цикл возобновляется.
Расходные материалы
sic1120012

Игла 60 мм, угол заточки 90°

sic1120103

Игла 60мм, угол заточки 60°

sic1120109

Игла 60мм, угол заточки 120°
Твёрдосплавная игла для нанесения маркировки Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев.

Оборудование штатно комплектуется 60 мм иглой, с углом заточки 90⁰.

В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80, 100 или 150 мм.
sic2120006

Пружина
Пружина. Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину.
sic4300481

Смазка на основе вазелина 125 мл
Флакон с жидкой смазкой. Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования.

  • Многократные использования
  • Надежность
  • Точность
SIC Marking, Встроенный указатель позиции
Встроенный указатель позиции
При использовании счётчика, оператор видит точное расстояние между маркировочной иглой и заготовкой:
- быстрая подготовка к работе
- облегчённый и стабильный процесс маркировки
SIC Marking, LED подсветка
LED подсветка
Светодиодная подсветка освещает рабочую зону маркировки с двух точек:
- контроль за процессом маркировки
- точная настройка маркировки
SIC Marking, Новая конструкция привода и направляющих
Новая конструкция привода и направляющих
Отсутствие приводных ремней и червячной передачи позволили упростить конструкцию привода и повысить его надёжность
Увеличенная производительность до 3000 маркировок в день
Повышенная надёжность механизма позволила повысить скорость маркировки и увеличить максимальное количество маркируемых деталей до 3000 шт (+50%)
Облегчённое обслуживание и ремонт
Меньше деталей, проще доступ
SIC Marking, Усиленная колонна и Алюминиевый литой стол
Усиленная колонна и Алюминиевый литой стол
Большая жёсткость конструкции. Снижение вибраций позволяют выполнять маркировку более высокого качества
SIC Marking, Усиленная ось вращения до 35 кг
Усиленная ось вращения до 35 кг
Маркировка тяжёлых крупногабаритных цилиндрических деталей O до 125 мм
Дополнительно – пневматический зажим

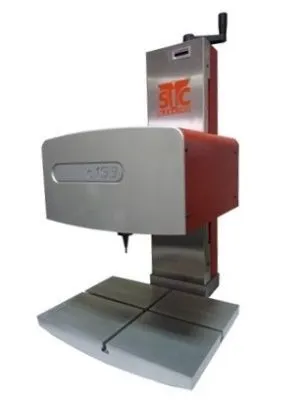

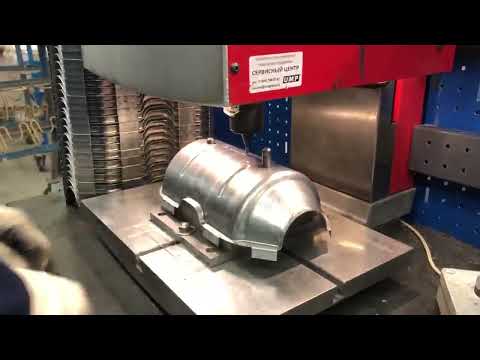

Стационарный маркиратор e10-c153



Подающий бирочный механизм (Tag Feeder) для стационарного маркиратора e10-c153

Стационарное оборудование e10-c153 маркирует все типы материалов, от пластмассы до стали твёрдостью до 62 HRc. Промышленная серия e10 предназначена для использования в условиях серийного производства.

Электромагнитный привод иглы позволяет маркировать детали с различной формой поверхности (плоские поверхности, вогнутые или выпуклые поверхности, круглые поверхности, грубые и обработанные поверхности...) и требует только одного источника энергии.

Комплектация подающим бирочным механизмом (Tag Feeder) позволяет автоматизировать процесс маркировки, светодиодная подсветка улучшает контроль процесса маркировки.

 Для нанесения маркировки на цилиндрические детали как вдоль оси, так и по образующей, используется ось вращения. Трехкулачковый токарный патрон может быть оснащен пневматическим зажимом.

 Оборудование SIC Marking входит в штатное оснащение маркировочного участка концерна "Калашников", в частности для производства автоматов АК-105

 Для маркировки небольших деталей, шильд и табличек рекомендуется использовать позиционирующие накладки или иные удерживающие устройства
